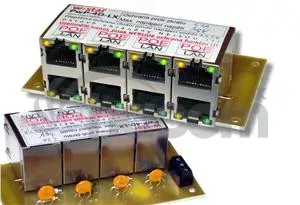

4 portový napájací power panel s ochranou proti prepätiu, poistkou a signalizáciou, 30V, 100Mbit

Medzné hodnoty:
Max napájania napätia ss 30V, striedavé 26V
Trvalý prúd 0,9A na port
Vypínací prúd 1,8A na port

OPIS
Nová verzia panelu integrujúca 4 pasívne POE injektory, vhodný pre napájanie až štyroch zariadení jedným vhodne dimenzovaným zdrojom, vybavený kvalitnou zemniacou plochou a elektronickou ochranou proti prepätiu. Panel je osadený navyše aj ochranou proti skratu na každom porte a signalizácii napájania.

• Každý port má ochranu proti prepätiu - v tomto prípade 1,6A a 30V (hodnoty na obrázku sú iba informatívne). Konkrétna hodnota je uvedená v popise a je možné ju individuálne zmeniť podľa požiadaviek zákazníka
• Každý port má zdvojnásobený počet ochranných prvkov tak, aby bol čo najlepšie chránený aj pri rozopnutej poistke proti skratu.
• 3 vodičovú svorkovnicu na pripojenie napájania, ktorá umožňuje pripojiť vodičom do svorkovnice i uzemnenia
• 4 otvory pre uchytenie v držiaku, alebo iba v rozvádzači
• Indikácia stavu pomocou ľad - pokiaľ ľad svieti žlto, je v poriadku napájacie napätie panelu.
• Zeleno svieti ľad dióda, pokiaľ je port pod napätím. Jednoducho spoznáte, čo sa v porte deje.

Pokiaľ nesvieti žiadna ľad, je problém so zdrojom napätia.

Pokiaľ svietia žlté ledky a zelené nie, porty u ktorých nesvietia zelené led majú rozpojenú poistku proti skratu - na porte je skrat.

Pokiaľ svietia aj žlté aj zelené ledky na porte všetko funguje bez problémov.

Do RJ45 konektorov dole sa pripájajú dátové káble bez napájania, horný konektor je určený pre pripojenie zariadenia využívajúce napájanie po ethernetovom kábli.

Na napájanie sa využívajú dva nepoužité páry ethernetového kábla. Napájanie je privedené z externého zdroja na skrutkovacie svorky.

Napájacie pary, obvykle: 4,5 (kladný pól) / 7,8 (záporný pól), konkrétne zapojenie si zvolí užívateľ sám pri montáži. Linky - páry 4 a 5 sú medzi sebou spojené a taktiež 7 a 8 sú medzi sebou spojené. Panel nemožno použiť pre 1G sieť.

Rozhranie:
• 4x RJ45 konektor pre pripojenie do LAN 100Mbit (Data)
• 4x RJ45 konektor pre zlúčený výstup (Data+Napájanie)
• 1x 3pin skrutkovací pre pripojenie napájania
• 4x 3mm diera na pripevnenie zemniaceho vodiča (vodič nie je súčasťou dodávky)
• ľad indikácia napájania (funguje iba v prípade, že na vodičoch 4,5 je plus)

Zemnenie :
Všeobecným problémom je poškodenie zariadenia prepätím na ethernetovom porte.

Power panel bol navrhnutý a vyrobený v Českej republike na základe dlhoročných skúseností s prevádzkou wifi zariadení. Preto je panel vybavený kvalitnou zemniacou plochou rozliatu po spodnej časti tlačeného spoja a vyvedenou do zemniacich bodov. Pokiaľ pripojíte zemniaci vodič k power panelu do zemniaceho bodu, budete mať priamo uzemnené tienenie UTP kábla a konektory. Odporúčame pre vonkajšiu inštaláciu používať tienený UTP kábel, pre vnútorné inštalácie stačí netienený, tým dôjde aj k oddeleniu uzemnenia aktívnych prvkov od zariadení, ktoré sú inštalované vo vonkajšom prostredí.

Ochrana proti prepätiu:
Napájacie - NIKOLIV DÁTOVÉ - vodiče sú chránené proti prepätiu polovodičovými elektronickými súčiastkami. Je to z dôvodu ich rýchlejšej odozvy na prípadné prepätie ako prevažne používané plynové bleskoistky.

V prípade, že je panel pod napätím stav indikuje svojim svitom LED dióda. Ak dióda nesvieti, je problém zrejme v napájaní. Farebné varianty LED diód na požiadanie sú možné - červená, zelená, modrá, biela, žltá - príplatok za konkrétnu farbu (ak nie je skladom) je 30 kč/ks!

Zvyškové napätie pri testovaní rázovou vlnou 2000V 8/20us dosahuje hodnoty nižšie ako 150V.

POZOR, pokiaľ pripojíte na 30V verziu napájania vyššiu ako cca 25V dôjde k trvalému a nevratnému poškodeniu elektronických súčiastok a ochrana (a pravdepodobne aj panel) nebude funkčná.

Každá doska má kusovú skúšku, to znamená, že všetky jej funkcie boli otestované pri výrobe v SR.

POZOR, TOTO NIE JE PREPÄŤOVÁ OCHRANA, AK CHCETE PLNOHODNOTNÚ OCHRANU PROTI PREPÄTIU, POUŽIJTE LÁSKAVO SÚSTAVU ZARIADENIA PODĽA PLATNEJ NORMY !!!
