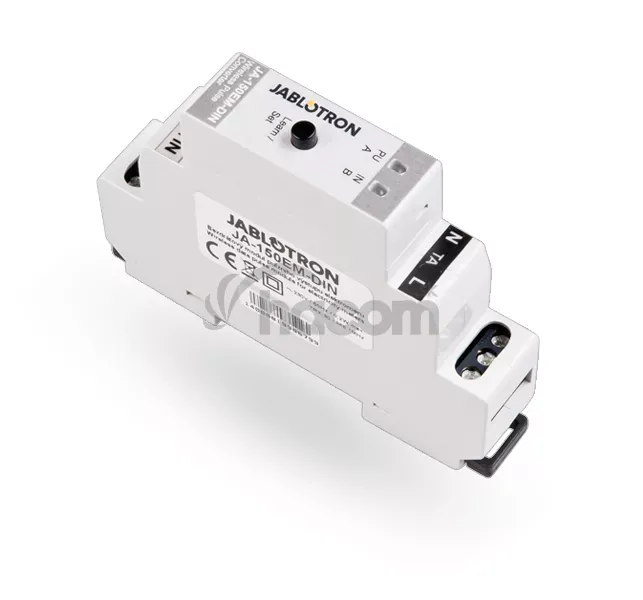

Jablotron JA-150EM-DIN bezdrôtový modul impulzného výstupu elektromera
Modul obsahuje radiový vysielač určený na bezdrôtový prenos informácií z elektromera cez ústredňu na portál MyJablotron. Prevodník pulzov je napájaný priamo zo siete a obsahuje obvody galvanického oddelenia dimenzované na skúšobné napätie 4kV. Prevodník je konštruovaný pre pripojenie k štandardnému impulznému výstupu SO elektromera. Dokáže rozlíšiť dva tarify (lmožno ho pripojiť k ovládaciemu vodiču tarifu z HDO). Má aj nezávislý vstup, ktorý možno použiť napríklad na ochranu otvorenie dverí rozvodnej skrine.
Parametre
Hmotnosť
0,055 kg
Doplňujúce informácie
Technické parametre
Napájanie
230V/50 Hz, zariadenie triedy ochrany II.
Vlastný príkon
cca 0,1 W
Pracovná frekvencia
868 MHz
Komunikačný dosah
cca 100m (voľný terén)
Vstup IN
nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajšie prepätie 30 V DC
maximálna dlžka pripojovacieho vodiča 3 m
Vstup PU
nízkonapäťový, galvanicky oddelený od siete
pracovné napätie 5 V
maximálne vonkajiše prepätie 30V DC
maximálna dlžka pripojovacieho vodiča 3 m
je kompatibilný s impulzným výstupom SO elektromerov triedy B podľa EN 62053-31
Vstup TA
vstup pre pripojenie ovládacieho vodiča HDO max. 230V AC
Rozmery
68 x 96 x 18 mm, 1 DIN modul
Pracovné prostredie
vonkajšie chránené -20 až +60 °C
Stupeň krytia
predný panel IP40 podľa EN 60529
Produkt spĺňa
STN EN 300220, STN EN 50130-4 ed.2, STN EN 55022 a EN 60950-1
