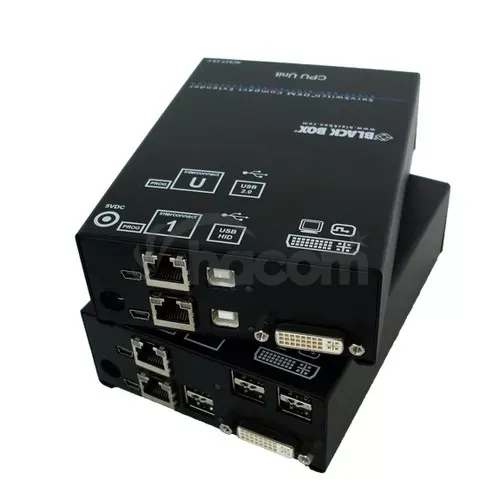

Black Box ServSwitch™ DKM CATx Compact Extender Kits ACX1K-11-C

Black Box ServSwitch™ DKM CATx Compact Extender Kits ACX1K-11-C

Extend high-quality digitálnych grafiky, USB peripherals, audio a serial up to 140 metrov.



Now you can have KVM ovládanie s vysokým rozlišením digitálne grafické wherever you need it! The CATx DKM Compact Extenders môžete vyplniť jeden alebo dva single-linkové DVI-D kanály ako dobre ako USB klávesnica a myš na riešenie 2048 x 1152 @ 60 Hz.

Excellent DVI-D video quality
Thanks to digital transmission of video signál bez any losses v kvalite, obrázky sú sharp as ak ich boli directly attached to workstations. Rozšírené video compression algorithms support 24-bitový farebný depth pre hladké farebné gradients up to resolutions of 2048 x 1152 @ 60Hz cez úplnú dištanciu. Even interlaced digital video such as 1080i je teraz podporovaný.

Distances
CATx DKM Extenders vysiela signály do 140 metrov nad 24 AWG solid CAT5e/6/7cable. Tieto sú aj fibrové možnosti, ktoré sa môžu rozšíriť signály až do 800 metrov cez multi-modový kábel, alebo použiť jeden-mode na send crisp, čisté, vysoko-resolution video až do 10 kilometrov away!

USB HID
CATx DKM Compact Extender podporuje USB HID portu pre klávesnicu a myš a ekval HIDs. Skutočné USB emulácie spôsobujú, že budete mať attach a širokú škálu feature rich USB klávesnice a myš s úplnou podporou ich rozšírených funkcií.

Transparent USB 2.0
DKM Compact Extenders s transparentným USB 2.0 podporou pripojenia všetkých typov USB 2.0 zariadení (s výnimkou obmedzení).
Use ACX1K 13-C pre USB 2.0 dáta transfer s vysokorýchlostným USB up to 480 Mbps. Each USB 2.0 port provides a maximum current of 500 mA (high power). Pomocou tohto modelu rozšírite svoj systém s up to štyri USB 2.0 zariadenia ako scanners, hard disky, memory palice, printers alebo iné na remote end of your system.
ACX1K14-C supports dva embedded fullspeed USB 2.0 ports up to 36Mbps. Použite tento model na extend SL DVI, full-speed USB 2.0, Audio a sériové dáta over single CATx cable!

RS232/V.24 and audio
Modely s seriálnou a audio transmitou tieto dáta pozdĺž video signálov. Pomocou analógového audio support you may transmit acoustic alarms from your server or music in CD quality.

Transparent RS232/V.24 prenos (6 drôtov) s 19.2Kbps až do pripojenia dotykových obrazoviek, grafických tabliet ako dobre a ako ostatné sériové zariadenia do vášho systému.

Multiple DVI-D video heads
The Compact DKM Extenders sú dostupné ako jedno- alebo dual-head DVI-D versions. Choose the dual video modely, keď máte multi-video applications: budete save both space and money.

Analogue Video Formats
Besides the DVI-D kanály, môžete mať expand váš systém tiež s VGA súcres. VGA video option je kompletne dolný a nad 1920 x 1200. Slúži na zahrnutie remote control scaling becomes easy at both ends if the extension. Output on console side is DVI-D. Použite videokonvertor AC1038A, to connect VGA-monitors.

Local Monitoring
Na optional DKM video splitter kábel (ACXSPL12) sa stretnete s pripojením na lokálny displej DVI-D. Ak sa chcete spojiť aj s lokálnou klávesnicou a myšou O/S, musíte podporovať viaceré klávesnice a mice.

19"and DIN-rail mounting options
Tieto extenders sú tiež ideálne pre 19" rack or DIN-rail mounting. Please order the corresponding kits separately.

Integration with DKM switching system
DKM kompaktné extenders perfektne pracujú spolu s ServSwitch DKM FX Switching System (ServSwitch DKM FX a ServSwitch DKM FXC). Tieto digitálne spínače nie sú skoro extendované svojimi signálmi KVM, a to aj pri vysokých koncoch, rýchlym switchingom video a peripherálními signálmi v freely scalable matrix s full management.

Whichever extender je pravý pre vaše aplikácie, môžete si pomyslieť, že naše vysoko efektívne vyjadrenie algoritmov bude deliver veľké kvality grafiky s hladkým picture pohyb. DKM KVM Extenders môžu byť použité v rôznych aplikáciách: digitálne značky, dotykové obrazovky, POS, priemyselné odvetvia, grafické, výrobné zariadenia, kontrolné centrá alebo viacero leteckých dopravných prostriedkov. It môže byť použitý aj pre aplikácie, pri ktorých budete potrebovať separatný počítač z vášho používateľa stanice ale stále potrebujú perfektné video kvality.


Distance — až 140 m

Resolutions —
DVI-D až 2048 x 1152 at 60Hz, až 1280 x 1024 at 75Hz, 24-bit color depth,
VGA scalable up to 1920 x 1200

Connectors —
transmitters:
All: (1) DVI-I, (1) USB typ B, (1) RJ45 CATx, (1) mini USB typ B (flash upgrade); (1) power
ACX1T-11V-C also: (1) DVI-I pre DVI alebo VGA Video in, IR-Sensor
ACX1T-13-C also: (1) USB Type B
ACX1T-12A-C also: (1) USB Type B, (1) DB9 serial, (2) 3.5mm audio jacks,
ACX1T-12D-C also: (1) USB Type B, (1) Toslink, (1) miniXLR, (1) chinch
ACX1T-14A-C also: (1) USB Type B, (1) DB9 serial, (2) 3.5mm audio jacks,
ACX1T-22-C also: (2) DVI-I, (1) RJ45 CATx, (1) USB Type B
receivers:
All: (1) DVI-I, (2) USB typ A, (1) RJ45 CATx, (1) miniUSB typ B (flash upgrade); (1) power
ACX1R-11V-C also: (1) IR senzor
ACX1R-13-C also: (4) USB typ A pre USB 2.0, (2) USB typ A pre USB HID
ACX1R-12A-C also: (2) USB Type A (USB HID), (1) DB9 serial, (2) 3.5mm audio jacks,
ACX1R-12D-C also: (2) USB Type A pre HID, (1) Toslink, (1) miniXLR, (1) chinch
ACX1R-14A-C also: (2) USB Type A (USB 2.0), (1) DB9 serial, (2) 3.5mm audio jacks,
ACX1R-22-C also: (2) DVI-D, (1) RJ45 CATx, (2) USB Type A

Power — local and remote unit: 90 až 240 VAC, 47 až 63 Hz, auto senzor, externý, s IEC 320-connector and cord

Size —
Single platine versions: 103W x 143D x 29H mm
Dual platine versions: 103W x 143D x 43H mm



Package Contents

All:
(1) Transmitter
(1) Receiver
(2) Power Supplies
(2) Power Cords
(1) DVI-D Cable
(1) USB Cable
Quick Starter Guide

ACX1K-13-C also: (1) USB Cable
ACX1K-12A-C, ACX1K-14A-C: (1) USB Cable, (1) DB9 Cable, (2) 3.5mm Audio Cable
ACX1K-12D-C also: (1) USB Cable, (1) Toslink Cable, (1) Cinch Cable
ACX1K-22-C also: (1) USD Cable, (1) DVI-D Cable
