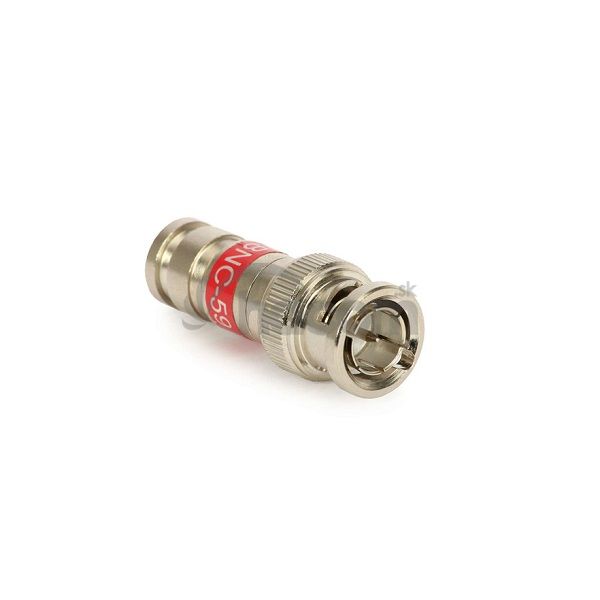

BNC konektor RG59 CAMSET, kompresný

BNC konektor RG59 CAMSET, kompresný

Základné vlastnosti BNC BNC8275 konektora:

   * Široké operačné pásmo - až 2 GHz,

   * Pripojovacie / odpojovacie operácie neovplyvňujú kvalitu spojenia (možno ho dokonca použiť aj v meracom zariadení),

   * Vodotesné zakončenie kábla,

   * Odolnosť proti korózii - zhotovený z neželezných kovov a najkvalitnejšieho nevodivého prostredia,

   * Veľmi nízka strata v celom operačnom pásme (CCTV aplikácie - základný video signál <0.1 dB),

   * Perfektné prispôsobenie prenosovému vedenia v rámci celého operačného pásma

   * (CCTV aplikácie - základný obrazový signál - VSWR <1.03), Jednoduchá a rýchla montáž: pozdĺžne krimpovací,

   * Správne krimpovací spojenie je vysoko odolné voči prelomeniu, vďaka dvojitým tesniacim krúžkom,

    * Veľa ešte nevydaných riešenia (patent prihlásený),

   * Rýchla a jednoduchá montáž a stabilnú prevádzku naozaj stojí za tú cenu.

Tento monolitický (jednodielny) BNC konektor zhotovený z pozinkovaného bronzu sa perfektne prispôsobuje ku našim koaxialnym káblom ktoré mame v ponuke.. Konštrukcia konektora chráni spojenie voči prenikaniu vody bez použitia jakýhkoli tesnenia. Druh použitého materiálu vylučuje korózii. Vysoká presnosť zaisťuje nízku stratu a zasúvacie silu, rovnako tak ako pekný vzhľad.

Možno ho krimplovat s jednoduchou, stabilitu poskytujúca veľmi výkonnou konektivitou.

Káble rady CAMSET majú rovnaké rozmery (0.59 / 3.7 / 6.15) ako RG-59 káble. Konektor E8275 je možné použiť s každým RG-59 káblom so stredným vodičom od 0.55 do 0.80 mm.

Konektor obsahuje dva 360o tesniace krúžky, ktoré, po pozdĺžnom krimpovací (pozdĺž osi krúžkov) vytvorí nepatrnú výduť. Rozmery krúžkov zaisťujú vysokú tesnosť a odolnosť voči prelomeniu, nemeňte však štruktúru kábla.

Stredový vodič kábla vložený do vstupného otvoru je vycentrovaný a zablokovaný. Špeciálna súčasť zaisťuje správny kontakt, čo eliminuje rušenie, keď je kábel presunutý.

Tento konektor je vyrábaný pod prísnym technologických dohľadom. Skladá sa zo 13 častí vyrobených zo špeciálnych, nehrdzavejúcich materiálov. Veľa zväčšený pohľad na konektor zachytáva precíznosť jeho výroby. Vidlica je utesnená v zásuvke, nehrozí nebezpečenstvo straty kontaktu, ktoré môže nastať v prípade lacných konektorov.

Pripevňovanie konektora je rýchla a ľahká práca:

   * Pripravte koniec kábla odkrytím stredového vodiča v dĺžke 8 +/- 1.4 mm a nevodivého prostredia s opletením v dĺžke 6.4 mm

   * Obráťte opletenie smerom nadol na plášť kábla

   * Vsuňte koniec kábla do konektora

   * Pritlačte konektor na kábel pomocou Krimplovacie klieští
