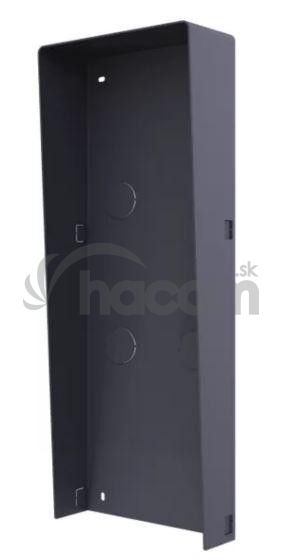

DS-KABD8003-RS3 dažďový kryt pre 3 jednotky modularneho systemu
- K dispozícii je pohodlný dizajn pre povrchovú montáž 3 modulov modulárnej dverovej stanice (DS-KD8003-IME1 alebo DS-KD8003-IME2)
- Materiál: SECC
Všeobecné
- Pracovná teplota -40° C až +60° C (-40° F až 140° F)
- Pracovná vlhkosť 10 % až 95 %
- Hmotnosť 702,3 g
- Rozmery (Š × V × H) 325,8 × 116,4 × 58 mm (12,83" × 4,58" × 2,28")
- Inštalácia 1. Nalepte inštalačnú nálepku 1 na stenu. Uistite sa, že je nálepka umiestnená vodorovne prostredníctvom merania pomocou sklonomeru. Vyvŕtajte 4 otvory zarovno s otvormi pre skrutky na nálepke. Navrhovaná veľkosť otvoru je 6 (priemer) × 25 (hĺbka) mm.
2. Odstráňte nálepku a do otvorov pre skrutky vložte dilatačné puzdrá. Pomocou 4 rozperných skrutiek upevnite montážny rám a ochranný štít na stenu. Prevlečte spojovacie vedenia modulu cez závitové otvory rámu. Preveďte spojovacie vedenia hlavnej jednotky cez závitové otvory do hornej mriežky. Pripojte káble a pripájacie vedenie modulu 1 k príslušným rozhraniam hlavnej jednotky, potom umiestnite hlavnú jednotku do hornej mriežky. Pripojte druhý koniec prepojovacieho vedenia modulu1 k vstupnému rozhraniu vedľajšieho modulu. Pripojte dva vedľajšie moduly prostredníctvom linky na pripojenie modulov 2. Usporiadajte vedenie pomocou káblovej pásky v obale.
3. Po zapojení vložte moduly do rámu. Hlavná jednotka musí byť umiestnená v hornej časti mriežky.
4. Pomocou šesťhranného kľúča v balení upevnite kryt na rám. - Materiál SECC
Farba | Čierna |
---|---|
Počet modulov | 3 |
Kompatibilný s | DS-KD8003-IME1 / DS-KD8003-IME2 |
Modulárny systém | Áno |
Typ produktu | Dažďový kryt |
