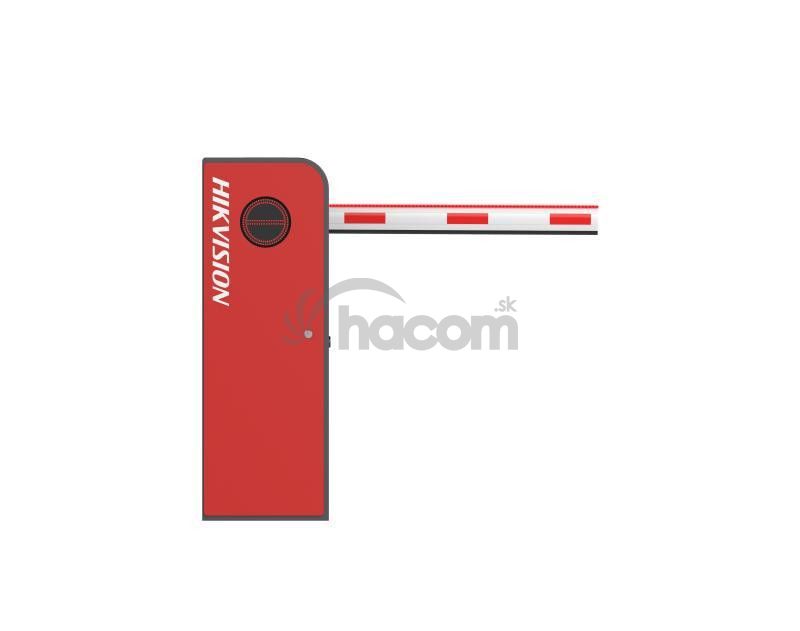

DS-TMG420/A(4m/24V light) bariérová brána, 4m s LED indikáciou
- Prijíma integrované jadro stroja. Paralelná prevodovka spomaľuje prevod ramena závesu, aby sa zabezpečila stabilita a účinnosť.
- Podporuje pohodlnú bočnú inštaláciu s kompaktnou štruktúrou.
- Používa proces kalenia ozubených kolies z uhlíkovej ocele na realizáciu funkcií odolnosti proti opotrebovaniu a nárazom a predĺženie životnosti výrobku.
- Prijíma malý bezkefkový motor na jednosmerný prúd s nízkou hlučnosťou na zvýšenie výstupného krútiaceho momentu a realizáciu presného inteligentného riadenia.
- Podporuje odraz pre prekážku a prioritu otvárania.
- Prijíma jednosmerné riadenie s premenlivou frekvenciou, ktoré umožňuje plynulú prevádzku s rýchlym otváraním a pomalým zatváraním závory.
- Podporuje protokol udalostí, ktorý umožňuje pohodlné monitorovanie.
- Podporuje viacero režimov proti pádu, ako sú infračervené detektory, detektory vozidiel a radary.
- Podporuje detekciu kódu poruchy na digitálnej trubici, záznam do denníka a hojné indikovanie stavu. Na základe kódu poruchy zobrazeného na digitrónke môžete rýchlo realizovať lokalizáciu problémov a údržbu.
- Podporuje ručné otváranie závory. Môžete otáčať ručným kolieskom, aby ste udržali otvorenie závory počas výpadku napájania.
- Odložené zatváranie závory (predvolený čas oneskorenia 10 s). Podporuje 99 posunov (počiatočný stav 2 s, 2 s medzera medzi jednotlivými posunmi).
- Podporuje automatické otváranie závory počas vypnutia napájania. Bariérová brána sa môže automaticky otvoriť, aby umožnila vstup hasičským vozidlám (vyžadujú sa voliteľné komponenty).
- Intergrované s pásovým svetlom a indikátorom telesa na zobrazenie stavu závorovej brány
Kryt bariéry
- Materiál bariérového puzdra SGCC
- Hrubina puzdra bariéry 1,5 mm
- Hrúubka dverí bariérového puzdra 1,2 mm
- Farba krytu bariéry Železo sivá
- Farba dvierok bariérového puzdra Oranžovo červená
- Inštalačná výška závory 885 mm
- Indikátory telesa s indikátorom telesa. Zelený: indikátor šípky. Červená: indikátor zákazu, so svetelným pásom. Zelená & červená
Bariérová brána Všeobecne
- Rýchlosť stúpania/padania 3m svetelný stĺp, štandardne vpravo, prepínanie smeru, rýchlosť stúpania: 1,8 S, rýchlosť klesania: 1,8 S, 4m svetelný stĺp, štandardne vpravo, prepínanie smeru, rýchlosť stúpania: 2,5 S, rýchlosť klesania: 2,5 S
- Smer pólu búmaniapredvolene vpravo, prepínateľný smer
- Typ motora Striedavý motor bez kefiek
- Typ tyče výložníka Okruhovápriama tyč výložníka: 3 až 4 m
- Oneskorenie pádu výložníka 10 s v predvolenom nastavení (konfigurovateľné), min. 2 s (každé 2 s nasleduje medzera)
- Počet cyklov 5 000 000
- Pracovné napätie 220 VAC
- Spotreba Max. 139 W
- Teplota a vlhkosťTeplota: -30 °C až 60 °C (-22 °F až 140 °F),Vlhkosť: <= 90 %
- Zvýšená tyč výložníka pre vypnutie napájaniaVoliteľné, štandardne nie je podporované
Balenie
- Rozmery krytu bariéry (D × Š × V)1060 × 370 × 262 mm (41,73 × 14,57 × 10,31 palca)
- Hmotnosť telesa 43 ± 3 kg (94,8 ± 6,61 lb.)
- Rozmery telesa (s obalom, bez závory) (D × Š × V) 1266 × 504 × 626 mm (49,84 × 19,84 × 24,65 palca)
- Hmotnosť tela (s balením, bez závory) 47 ± 3 kg (103,61 ± 6,61 lb.)
Bariérová brána
- Pracovný cyklus 100 %
Rozhranie
- RS-485 1 skupina
- Zvýšenie na limit 1 skupina
- Pád na limit 1 skupina
- Otvoriť 1 skupina
- Zatvoriť 1 skupina
- Stop 1 skupina
- IR/detektor/radar vozidla 1 skupina
- Svetelná dopravná signalizácia 1 skupina, vyžaduje sa externé napájanie, max. 220 VAC
- Farba závory Biele pozadie s červeným pruhom
- Hmotnosť závory 3 m závora so svetelným LED pásom: 3,4 ± 0,3 kg,
4 m závora so svetelným LED pásom: 4,4 ± 0,3 kg - Rozmery závory (s obalom) 3 m závora so svetelným pásom LED: 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 palca),
4 m závora so svetelným pásom LED: 100 × 60 × 4035 mm (3,94 × 2,36 × 159,45 palca) - Hmotnosť závory (s balením) 3 m závora s LED pásovým svetlom: 4,0 ± 0,3 kg (8,82 ± 0,66 lb.),
4 m závora s LED pásovým svetlom: 5,2 ± 0,3 kg (11,46 ± 0,66 lb.) - Farba závory so svetelným pásom LED s LED svetelným pásom, zelený indikátor stavu otvorenia závory, iný stav závory: červený indikátor, Fotometrické parametre: Červená: svetelný tok 39.44 lm,svetelný efekt 17.86 lm/W, Green: svetelný tok 107.56 lm, svetelný efekt 45.65 lm/W,
Pracovná životnosť (doba svietenia): 5800 h - Rozmery závory 3 m výložník so svetelným pásom LED: 95 × 49 × 3013 mm (3,74 × 1,93 × 118,62 palca),
4 m závora so svetelným pásom LED: 95 × 49 × 4013 mm (3,74 × 1,93 × 157,99 palca) - Materiál závory AL6061
Schválenie
- RF CE-RED, EN 300220-1 V3.1.1, EN 300220-2 V3.1.1, EN 301489-1 V2.2.3, EN 301489-3 V2.1.1, EN IEC 62311: 2020
- EMC CE-EMC: EN 55032: 2015/A11: 2020 + A1: 2020, EN IEC 61000-3-2: 2019/A1: 2021, EN 61000-3-3: 2013 + A1: 2019/A2: 2021,
EN 50130-4: 2011 + A1: 2014 - Bezpečnosť CE-LVD: EN 62368-1: 2014/A11: 2017 CB: IEC 62368-1: 2014, IEC 62368-1: 2018
- Prostredie ROHS
- Ochrana IP54, IK09
