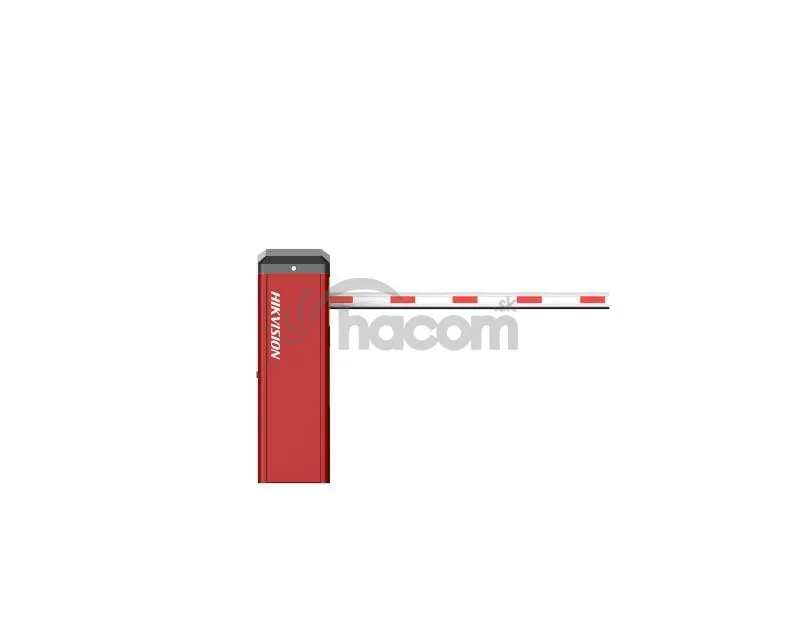

DS-TMG520-H/A/B(3m) bariérová brána, 3m oktagonal
- Konverzia frekvencie jednosmerného prúdu. Rýchlosť nábehu a poklesu možno nastaviť nezávisle. Stĺp výložníka sa môže zdvihnúť vysokou rýchlosťou, aby vozidlo mohlo rýchlo prejsť.
- Stĺp výložníka môže padať pri nízkej rýchlosti, aby sa zabránilo zrážke s vozidlom a chodcom.
- Vysoká úroveň ochrany. Podvozok je vyrobený z 2 mm oceľových plechov valcovaných za studena s číselne riadenou presnosťou. Povrch je potiahnutý plastovým práškom, ktorý je anti UV, antistatický, neodlupuje sa a nebledne. Úroveň odolnosti proti prachu a vode zodpovedá stupňu krytia IP54.
- Viacero režimov ovládania. Stúpajúca priorita. Tyč výložníka možno ovládať pomocou relé, diaľkového ovládača a softvérového príkazu.
- Viacero režimov proti zasiahnutiu prostredníctvom indukcie, infračerveného žiarenia, tlakovej vlny atď.
- Smer výložníka je nastaviteľný zľava doprava alebo sprava doľava.
- Antikondenzácia. Elektromotor má nízku spotrebu, aj keď závora nie je v pracovnom stave, čo udrží motor v normálnej teplote. Takže ani v chladnom počasí nedôjde k zamrznutiu maziva, čo zaručí normálny chod závorovej brány.
- Automatický zámok. Aj keď je napájanie prerušené, môžete použiť nástroj na udržanie bariérovej brány v prevádzke.
- Zabudovaný detektor vozidiel, ktorý dokáže v spolupráci s cievkami spustiť zdvihnutie tyče výložníka pri prejazde vozidla a zabrániť nárazu do vozidla.
Kryt závory
- Materiál krytu bariéry SGCC
- Hrubina puzdra bariéry 2,0 mm
- Hrubina dverí bariérového puzdra 1,5 mm
- Farba bariérového krytu Oranžová
- Farba dvierok bariérového puzdra Oranžová
- Inštalačná výška tyče búm 880 mm
- Indikátory telesa bez indikátora
Bariérová brána Všeobecne
- Typ výložníka Kulatý výložník: 1 až 4 m, proti kolízii Osemhranný výložník: Osemhranná teleskopická tyč výložníka: Stĺp výložníka >= 5 m: s vretenovou tyčou
- Rýchlosť stúpania/padania DS-TMG520-H(3 m): Zdvíhanie: 0,9S (predvolené nastavenie) Nastaviteľné 0,9S, 1,2S, 2S Padanie: 0,9S (predvolené nastavenie) Nastaviteľné 0,9S, 1,2S, 2S Padanie: 0,9S, 1,2S, 2S DS-TMG520-M(4m): 3S(predvolené) Nastaviteľné 1,5S, 2S, 3S Zvyšovanie: 1,5S (predvolené) Nastaviteľné 1,5S, 2S, 2,5S Padanie: 1,5S (predvolené) Nastaviteľné 1,5S, 2S, 2,5S DS-TMG520-L(6m): 3,5S(predvolené) Nastaviteľné 2,5S, 3S, 3,5S, DS-TMG520-L(6m): Padanie: 3,5S(predvolené) Nastaviteľné 2,5S, 3S, 3,5S: Zdvíhanie: DS-TMG520-M(4m teleskopická tyč): Zdvíhanie: 4S(predvolené) Nastaviteľné 4S, 5S, 6S Padanie: 6S(predvolené) Nastaviteľné 4S, 5S, 6S, DS-TMG520-M(4m teleskopická tyč): Zvyšovanie: Nastaviteľná (5): Zvyšovanie: 2S(predvolené) Nastaviteľné 2S, 2,5S Padanie: 2S(predvolené) Nastaviteľné 2S, 2,5S DS-TMG520-L(5m teleskopická tyč): 3,5S(predvolené) Nastaviteľné 2,5S, 3S, 3,5S: Zvyšovanie: DS-TMG520-L(6m teleskopická tyč): 4S(predvolené) Nastaviteľné 4S, 5S, 6S Padanie: 6S(predvolené) Nastaviteľné 4S, 5S, 6S: Zvyšovanie: nastavenie na 5 stupňov: Nastaviteľné 4S, 5S, 6S Padanie: 6S(predvolené) Nastaviteľné 4S, 5S, 6S
- Smer tyče výboja vpravo v predvolenom nastavení, prepínateľný smer
- Oneskorenie pádu výložníka 10 s v predvolenom nastavení (konfigurovateľné), min. 10 s (každých 10 s nasleduje medzera)
- Typ motora Striedavý motor bez kefiek
- Počet cyklov 5000000
- Pracovné napätie 220 VAC ± 15%
- Frekvencia diaľkového ovládača 433 MHz
- Prúd 1,5 A
- Spotreba 300 W
- Teplota a vlhkosť -30 °C až 70 °C (-22 °F až 158 °F)
- Zvýšená tyč výložníka na vypnutie Voliteľné, štandardne nie je podporované
Balenie
- Rozmery krytu bariéry (D × Š × V)1248 × 486 × 480 mm (49,1 × 19,1 × 18,9 palca)
- Hmotnosť telesa 59,3 ± 5 kg (130,7 ± 11,0 lb.)
- Rozmery tela (s obalom, bez výložníka) (D × Š × V) 1266 × 504 × 626 mm (49,84 × 19,84 × 24,65 palca)
Bariérová brána
- Pracovný cyklus 100 %
Rozhranie
- Zvýšenie na limit 1 skupina
- Pád na limit 1 skupina
- Otvoriť 1 skupina
- Zatvoriť 1 skupina
- Zastavenie 1 skupina
- IR/Indukčná slučka/Radar 1 skupina
- RS-485 1 skupina
- Svetelná dopravná signalizácia 1 skupina, vyžaduje sa externé napájanie, max. 220 VAC
- Sieť 1 skupina (rezervované)
Schválenie
- RF CE-RED EN 300220-1 V3.1.1 EN 300220-2 V3.1.1 EN 301489-1 V2.2.3 EN 301489-3 V2.1.1 EN IEC 62311: 2020
- EMC CE-EMC: EN 55032: 2015 + A11: 2020 + A1: 2020, EN IEC 61000-3-2: 2019 + A1: 2021, EN 61000-3-3: 2013 + A1: 2019 + A2: 2021, EN 50130-4: 2011 + A1: 2014
- Bezpečnosť CE-LVD: EN 62368-1: 2014 + A11: 2017 CB: IEC 62368-1: 2014 IEC 62368-1: 2018
- Prostredie ROHS
- Ochrana IP54
Boom Pole
- Typ výložníka Octagonal Straight Pole
- Materiál výložníka AL6061
- Farba výložníka Biele pozadie s červeným pruhom
- Rozmery výložníka 2 m osemhranný výložník: 98 × 45 × 2000 mm (3,86 × 1,77 × 78,74 palca), 3 m osemuholníková tyč výložníka: 3,86 × 1,77 × 118,11 palca), 4 m osemhranný výložník: 98 × 45 × 3000 mm (3,86 × 1,77 × 157,48 palca), 5 m osemhranný stĺp výložníka: 98 × 45 × 4000 mm: (4,69 × 2,17 × 196,85 palca), 6 m osemhranný stĺp výložníka: 119 × 55 × 5000 mm: (4,69 × 2,17 × 236,22 palca), 3 m tyč výložníka so svetelnou lištou LED: 119 × 55 × 6000 mm: (3,74 × 1,93 × 118,62 palca), 4 m výložník s LED svetelnou tyčou: 95 × 49 × 3013 mm: (3,74 × 1,93 × 157,99 palca), 4 m osemuholníkový teleskopický výložník: 95 × 49 × 4013 mm: (4,33 × 1,73 × 116,93 palca), 5 m osemhranný teleskopický výložník: 110 × 44 × 2970 mm: (4,33 × 1,73 × 136,61 palca), 6 m osemuholníkový teleskopický výložník: 110 × 44 × 3470 mm: (4,33 × 1,73 × 236,22 palca), 2 m okrúhly stĺp výložníka proti nárazu: (3,15 × 3,15 × 78,74 palca), 3 m okrúhly stĺp výložníka proti kolízii: 80 × 80 × 3000 mm (3,15 × 3,15 × 118,11 palca), 4 m kruhový stĺp výložníka proti kolízii: 80 × 80 × 4000 mm (3,15 × 3,15 × 157,48 palca)
- Hmotnosť tyče výložníka 2 m osemhranná tyč výložníka: 2,5 ± 0,3 kg (5,51 ± 0,66 lb.), 3 m osemhranná tyč výložníka: 2,8 ± 0,3 kg (6,17 ± 0,66 lb.), 4 m osemhranná tyč výložníka: 5 m osemhranná tyč výložníka: 3,45 ± 0,3 kg (7,60 ± 0,66 lb.) 6 m osemhranná tyč výložníka: 5,9 ± 0,3 kg (13,00 ± 0,66 lb.) 3 m tyč výložníka s LED svetelnou lištou: 6,8 ± 0,3 kg (15,21 ± 0,66 lb.) 3,4 ± 0,3 kg (7,50 ± 0,66 lb.), 4 m tyč výložníka s LED svetelnou lištou: 4,4 ± 0,3 kg (9,70 ± 0,66 lb.), 4 m osemhranný teleskopický výložník: 5 m osemuholníková teleskopická tyč výložníka: 4,42 ± 0,3 kg (9,74 ± 0,66 lb.) 6 m osemhranná teleskopická tyč výložníka: 4,85 ± 0,3 kg (10,69 ± 0,66 lb.) 2 m okrúhla tyč výložníka proti nárazu: 2,5 ± 0,3 kg (5,51 ± 0,66 lb.), 3 m okrúhla tyč výložníka proti nárazu: 5,65 ± 0,3 kg (12,46 ± 0,66 lb.): (7,71 ± 0,66 lb.), 4 m guľatá tyč výložníka proti kolízii: 3,5 ± 0,3 kg: (9,92 ± 0,66 lb.)
- Rozmery tyče výložníka (s balením) 2 m osemhranná tyč výložníka: 3 m osemhranná tyč výložníka: 115 × 60 × 2020 mm (4,53 × 2,36 × 79,53 palca): 4 m osemuholníková tyč výložníka: 115 × 60 × 3020 mm (4,53 × 2,36 × 118,90 palca) (4,53 × 2,36 × 158,27 palca), 5 m osemuholníková tyč výložníka: 115 × 60 × 4020 mm: (5,51 × 2,56 × 198,03 palca), 6 m osemuholníková tyč výložníka: 140 × 65 × 5030 mm: 3 m tyč výložníka so svetelnou lištou LED: 140 × 65 × 6030 mm (5,51 × 2,56 × 237,40 palca): 100 × 60 × 3035 mm (3,94 × 2,36 × 120,07 palca), 4 m výložník s LED svetelnou lištou: 100 × 60 × 4035 mm (3,94 × 2,36 × 159,45 palca), 4 m osemhranný teleskopický výložník: (4,72 × 2,01 × 122,05 palca), 5 m osemhranný teleskopický výložník: 120 × 51 × 3100 mm: (4,72 × 2,01 × 137,80 palca), 6 m osemuholníkový teleskopický výložník: 120 × 51 × 3500 mm: (4,72 × 2,01 × 157,68 palca), 2 m okrúhly stĺp výložníka proti nárazu: (3,54 × 3,54 × 79,92 palca), 3 m okrúhly stĺp výložníka proti kolízii: 90 × 90 × 3030 mm (3,54 × 3,54 × 119,29 palca), 4 m kruhový stĺp výložníka proti kolízii: 90 × 90 × 4030 mm (3,54 × 3,54 × 158,66 palca)
- Hmotnosť tyče výložníka (s balením) 2 m osemhranná tyč výložníka: 2,37 ± 0,3 kg (5,22 ± 0,66 palca), 3 m osemhranná tyč výložníka: 4 m osemhranná tyč výložníka: 3,11 ± 0,3 kg (6,86 ± 0,66 lb.), 4 m osemhranná tyč výložníka: 3,11 ± 0,3 kg (6,86 ± 0,66 lb.) (8,74 ± 0,66 lb.), 5 m osemhranná tyč výložníka: 3,965 ± 0,3 kg: 6 m osemhranná tyč výložníka: 7,01 ± 0,3 kg (15,45 ± 0,66 lb.) 3 m tyč výložníka s LED svetelnou lištou: 8,245 ± 0,3 kg (18,18 ± 0,66 lb.) 4 m výložník s LED svetelnou lištou: 4,0 ± 0,3 kg (8,82 ± 0,66 lb.), 4 m výložník s LED svetelnou lištou: 4 m osemhranná teleskopická tyč výložníka: 5,2 ± 0,3 kg (11,46 ± 0,66 lb.) 5,11 ± 0,3 kg (11,27 ± 0,66 lb.), 5 m osemuholníková teleskopická tyč výložníka: 6,23 ± 0,3 kg (13,73 ± 0,66 lb.), 6 m osemhranná teleskopická tyč výložníka: (15,98 ± 0,66 lb.), 2 m okrúhla tyč výložníka proti nárazu: 2,7 ± 0,3 kg (5,95 ± 0,66 lb.), 3 m okrúhla tyč výložníka proti nárazu: (9,48 ± 0,66 lb.), 4 m guľatá tyč výložníka proti kolízii: 4,3 ± 0,3 kg: 5,8 ± 0,3 kg (12,79 ± 0,66 lb.)
