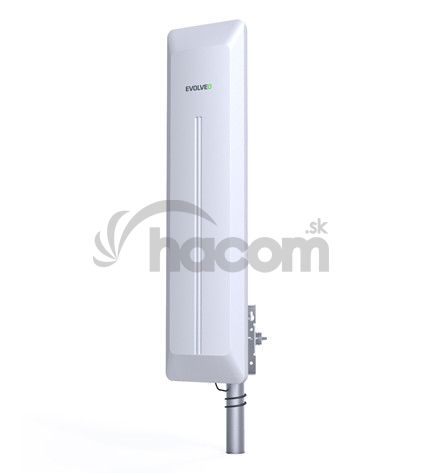

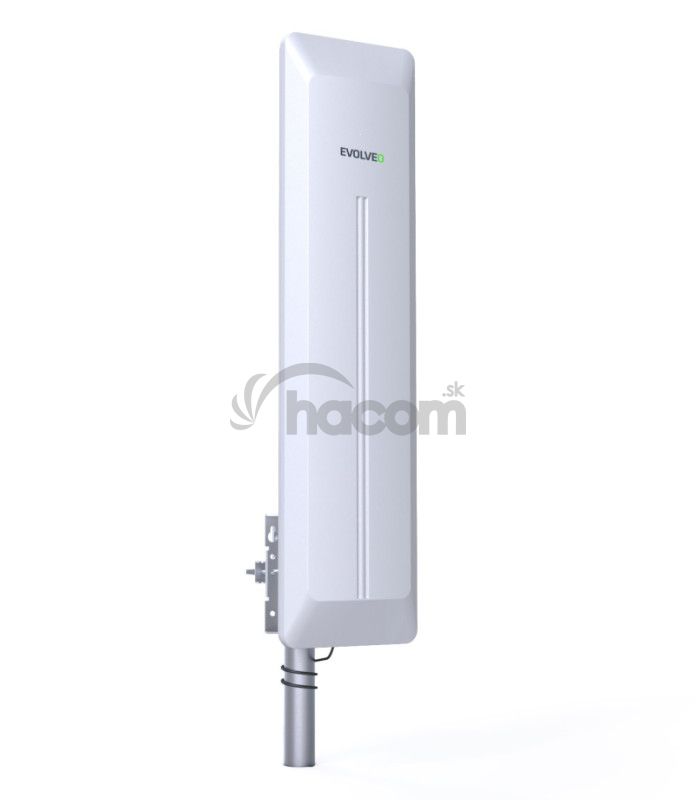

EVOLVEO HDO, aktívna vonkajšia DVB-T / T2 anténa TDE HDO
Anténa vhodná do oblastí so slabým signálom

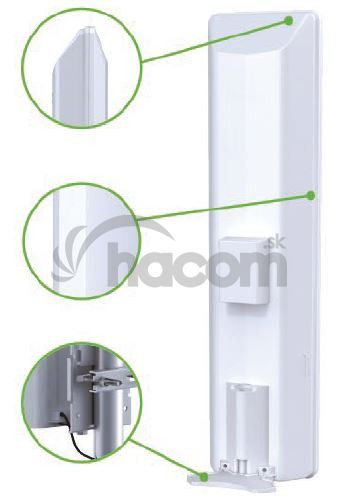

Vstavaný zosilňovač s externým napájaním a parametre predurčujú anténu pre použitie v oblastiach so slabým TV signálom. Produkt je vybavený LTE filtrom, ktorý odfiltruje signál mobilných operátorov a príjem TV signálu je tak úplne bez komplikácií. Anténa zvláda príjem v širokom spektre 470-862MHz a umožní tak príjem všetkých TV kanálov. Účinnosť premeny TV signálu na elektrický signál je 90-100% v závislosti na frekvencii signálu. Anténa je pripravená na príjem TV vo vysokom rozlíšení obrazu 4K / UHD. Špeciálny aerodynamický tvar antény má lepšiu prevenciu proti snehu, čí prúdenie vetra než antény klasických tvarov.

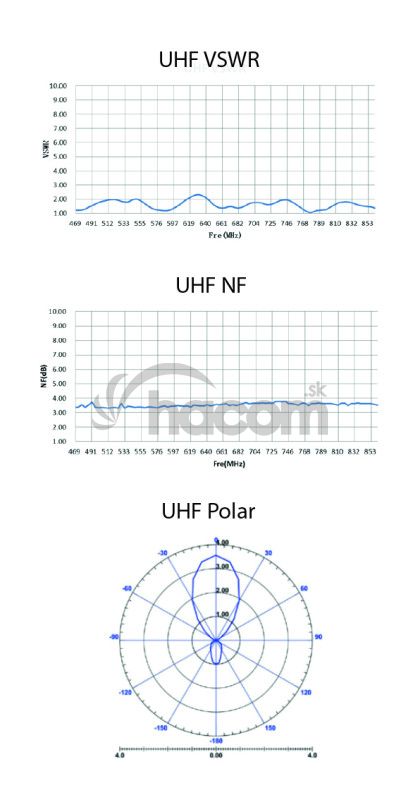

Graf účinnosti, šumu a priestorového zisku
UHF VSWR (Voltage Standing Wave Ratio) graf vyjadruje účinnosť antény pre pásme UHF. Koeficientom VSWR rovný 1 znamená premenu všetkých elektromagnetických vĺn na elektrický signál. Graf VSWR pre anténu HDO dosahuje veľmi vyrovnanej účinnosti a prakticky pre žiadne frekvenčné pásmo nevykazuje nižšiu účinnosť ako 90%, teda hodnota grafu VSWR nie je až na výnimky vyššej ako 2.
Graf UHF NF zobrazuje veľkosť šumu antény. HDO vykazuje aj pri veľkom zosilnenie signálu nízkej hodnoty šumu.
Graf UHF Polar zobrazuje oblasti priestoru s najväčším ziskom antény.
http://www.abacus.cz/prilohy/_5080/5080505/grafy_HDO.jpg

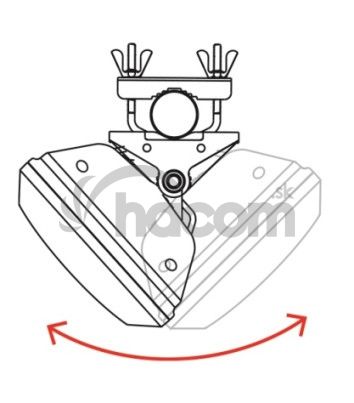

Jednoduché nastavenie optimálnej polohy
Uchytenie antény je jednoduché. Vďaka otočnému kĺbu je možné nájsť ideálnu polohu bez dodatočného povoľovania a uťahovanie skrutiek.

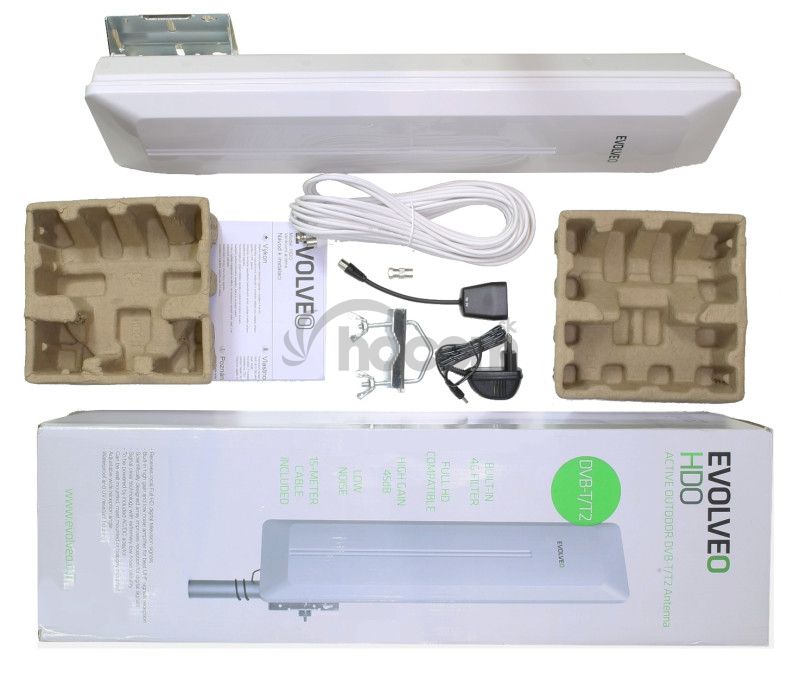

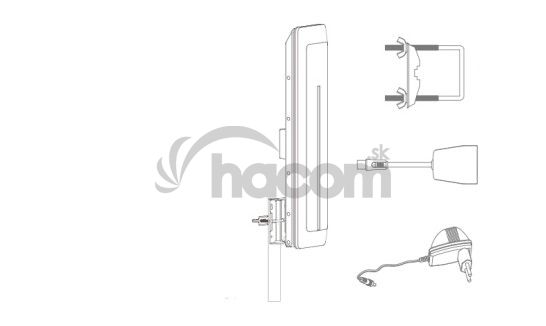

obsah balenia
• Anténa
• Napájací adaptér
• Manuál
• upínacie zariadenie
Špecifikácia:
• UHF: 470-862MHz
• VHF: 47-230MHz
• vstupné napätie: AC220-240V
• pracovné napätie: DC12V / 50mA

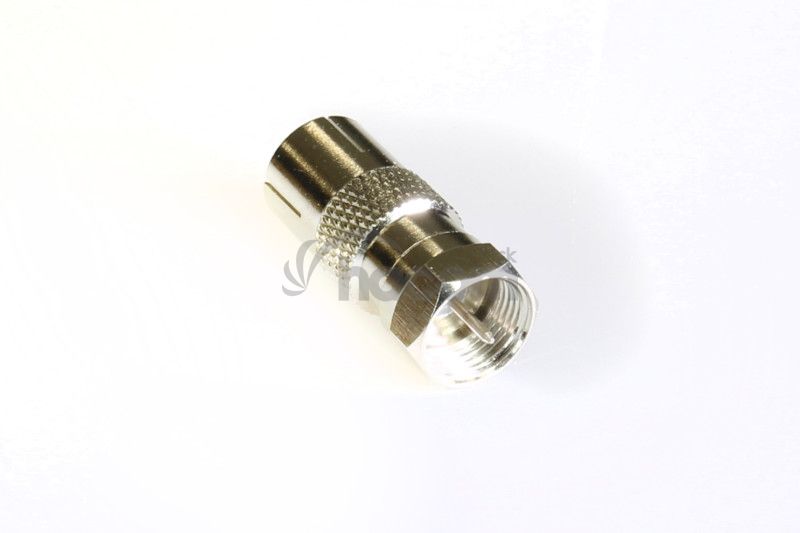

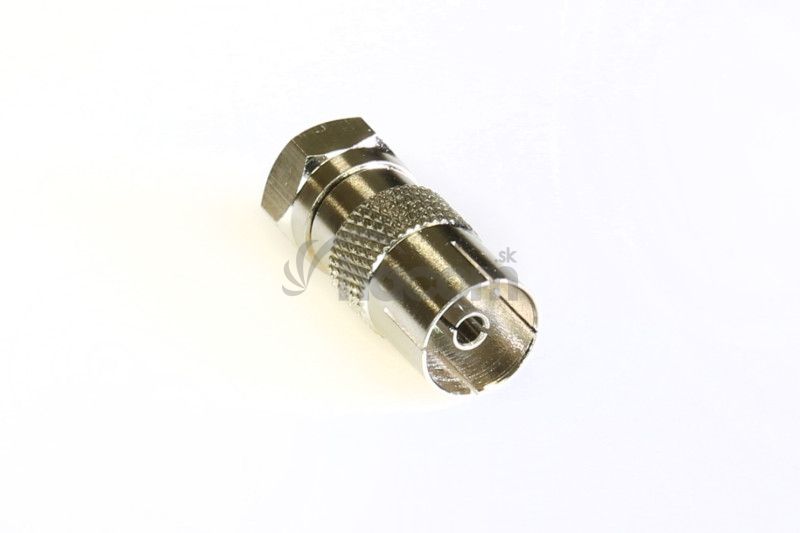

• konektor: F-konektor
• zisk: UHF 45dB
Rozmery:
6 × 11 × 64.5cm
Parametre
Hmotnosť | 3,08 kg |
---|
