Technická špecifikácia

Nové riešenie z produkcie renomovaného českého výrobcu JIROUS - jedná sa o výkonnejší variant obľúbenej jednotky JC-217.

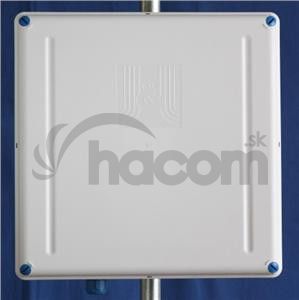

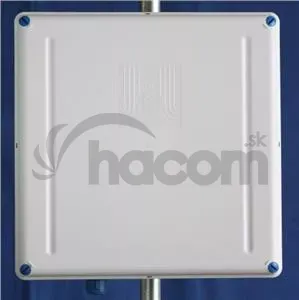

GentleBox JC-323 je 22dB je úzko smerová anténa o zisku 22dB (vertikálna / horizontálna polarizácia podľa vloženia veka) integrovaná v outdoor boxe pre vonkajšiu montáž s ľubovoľným aktívnym prvkom.

Integrovaná 5GHz anténa s binomickým rozložením amplitúdy pre optimálne potlačenie rušenia, dodávka vrátane káblovej priechodky, dištančných skrutiek na uchytenie boardu a polohovacieho držiaka na stožiar/konzolu a integrovaného pigtailu s MMCX konektorom.


Zisk: 22dB +/- 0,5dB
Frekvenčné pásmo: 4,9 - 6,1GHz
Vyžarovací uhol V/H: 10-11°
Nominálna impedancia: 50 ohm
Hodnoty VSWR: 1,5 max
Predozadný pomer: > 35 dB
Potlačenie bočných lalokov: > 25 dB
Polarizácia: lineárna, vertikálna / horizontálna (podľa montáže veka na box)
Kryt antény: UV stabilizovaný plast ABS, Polyamid
Vonkajšie rozmery: 326 x 326 x 113 mm
Vnútorné rozmery: 309 x 309 x 88 mm
Pripojenie aktívneho prvku: integrovaný pigtail s MMCX konektorom pre pripojenie miniPCI
Inštalácia: dodávka vrátane polohovacieho držiaka (elevácia +/- 20°) na stožiar/konzolu s priemerom 27-74mm
Výstupy: 8 predlisovaných otvorov pre priechodky (4x PG11, 4x M20)

Súčasťou dodávky:
Nestratné bajonetové "skrutky" pre ľahké uzavretie GentleBOXu. - 4 ks
Špeciálny držiak na stožiar o 27 - 74 mm. - 1 ks
Káblová priechodka M20 pre káble o 4 - 10 mm, extra modrá kvalita. - 1 ks
Skrutky na uchytenie elektroniky + plastové dištančné stĺpiky. - 8 + 8 ks
