Gigabit 4 portový napájací modul 30V s ochranou proti prepätiu, poistkou a signalizáciou

Nová verzia GIGABITOVÉHO modulu integrujúca 4 pasívne POE injektory, vhodný pre napájanie až štyroch zariadení jedným vhodne dimenzovaným zdrojom, opatrený kvalitnou zemniacou plochou a elektronickou ochranou proti prepätiu na napájacích vodičoch. Panel je osadený navyše aj ochranou proti skratu na každom porte a signalizácii napájania.

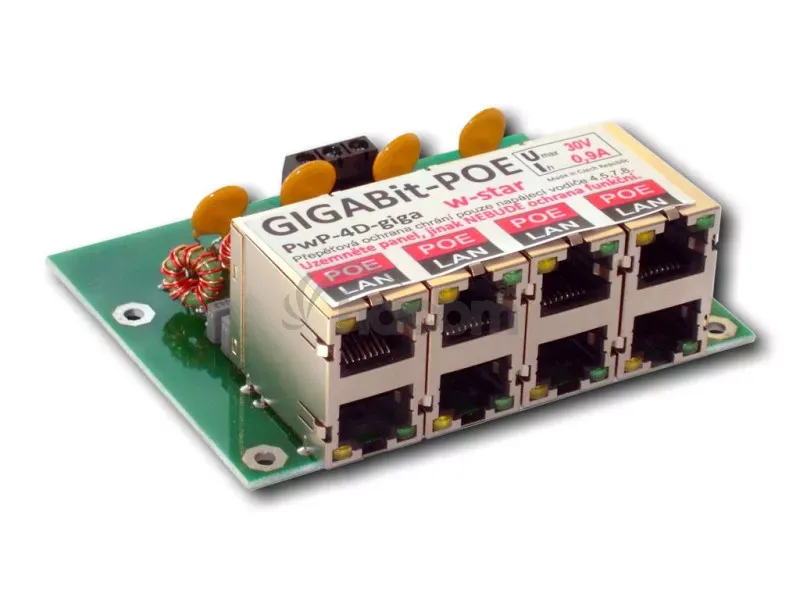

*Každý port má ochranu proti preťaženiu - v tomto prípade trvalý prúd 0,9A a 30V (hodnoty na obrázku sú iba informatívne). Konkrétna hodnota je uvedená v popise a je možné ju individuálne zmeniť podľa požiadaviek zákazníka

*Každý port má zdvojnásobený počet ochranných prvkov tak, aby bol čo najlepšie chránený aj pri rozopnutej poistke proti skratu.

*3 vodičovú svorkovnicu pre pripojenie napájania, ktorá umožňuje pripojiť vodičom do svorkovnice aj uzemnenia

*4 otvory na uchytenie v držiaku, alebo iba v rozvádzači

*Indikácia stavu pomocou ľad - pokiaľ ľad svieti žlto, je v poriadku napájacie napätie panelu.

*Zelene svieti ľad dióda, pokiaľ je port pod napätím. Jednoducho spoznáte, čo sa v porte deje.
Pokiaľ nesvieti žiadna ľad, je problém so zdrojom napätia.
Pokiaľ svietia žlté ledky a zelené nie, porty u ktorých nesvietia zelené led majú rozpojenú poistku proti skratu - na porte je skrat.
Pokiaľ svietia aj žlté aj zelené ledky na porte všetko funguje ako má.

Do RJ45 konektorov dole sa pripájajú dátové káble bez napájania, horný konektor je určený pre pripojenie zariadenia využívajúce napájanie po ethernetovom kábli.

Na napájanie sa využívajú dva páry ethernetového kábla. Napájanie je privedené z externého zdroja na skrutkovacie svorky.
Napájacie pary: 4,5 (kladný pól) / 7,8 (záporný pól). Určené pre gigabit, s kvalitným ethernetovým káblom vhodné na napájanie do 100m.

Špecifikácia:
Trvalý prúd do jedného portu max: 0.9A
Vypínací prúd na porte : 1,8A
Odporúčané napájacie napätie 5V-28V
Max napájacie napätie 30V
Maximálne napájacie napätie 33V

široké napájacie cesty, ktoré niečo vydržia
ochrana proti skratu na každom porte - vratná poistka
ochrana proti prepätiu - chráni zariadenie aj napájací zdroj
možnosť radiť do blokov v rackovom držiaku
každý modul môže mať zvláštny zdroj
