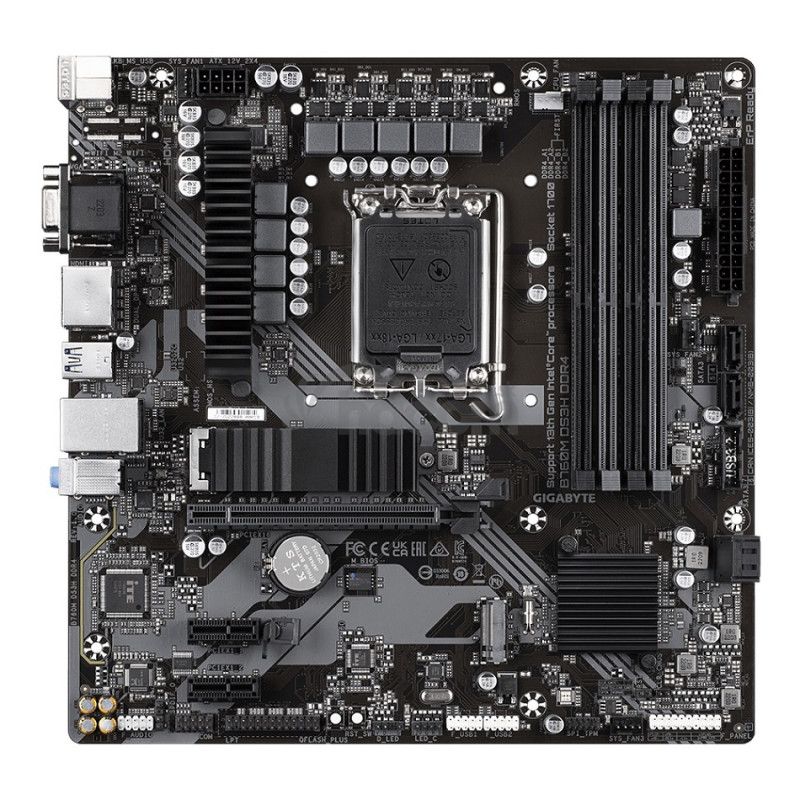

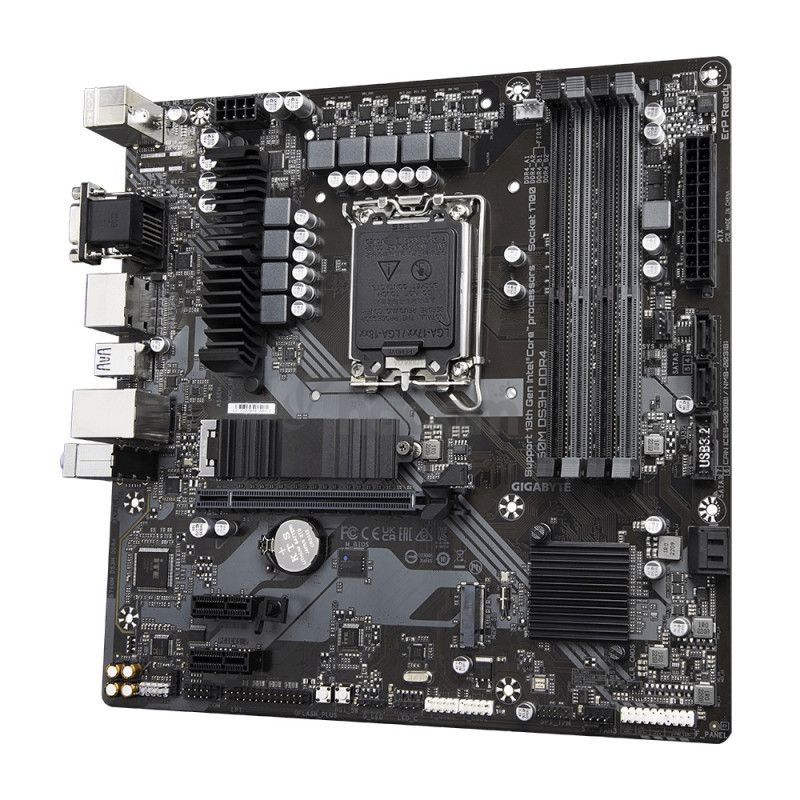

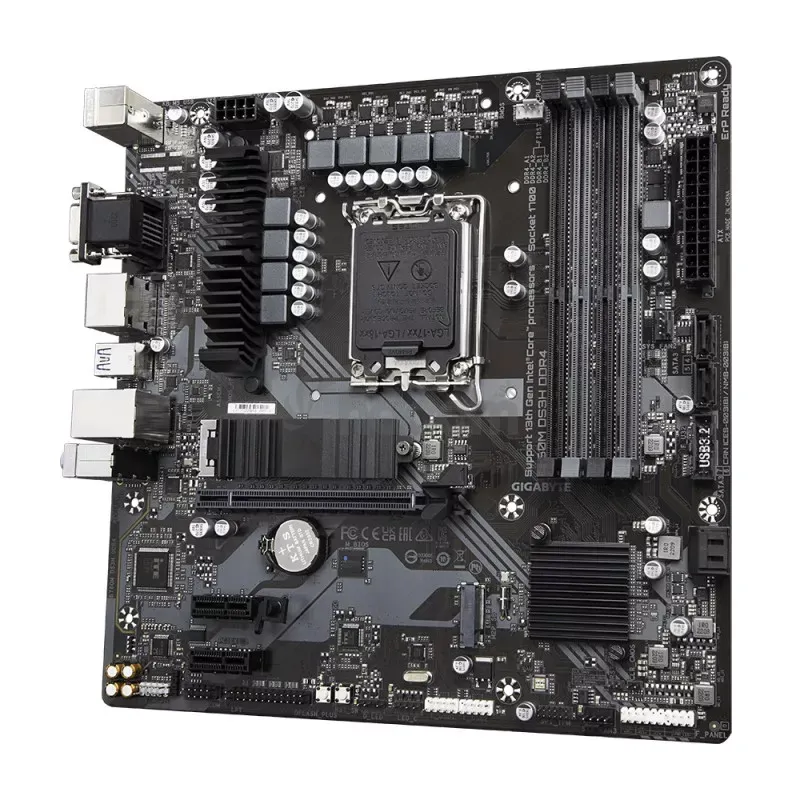

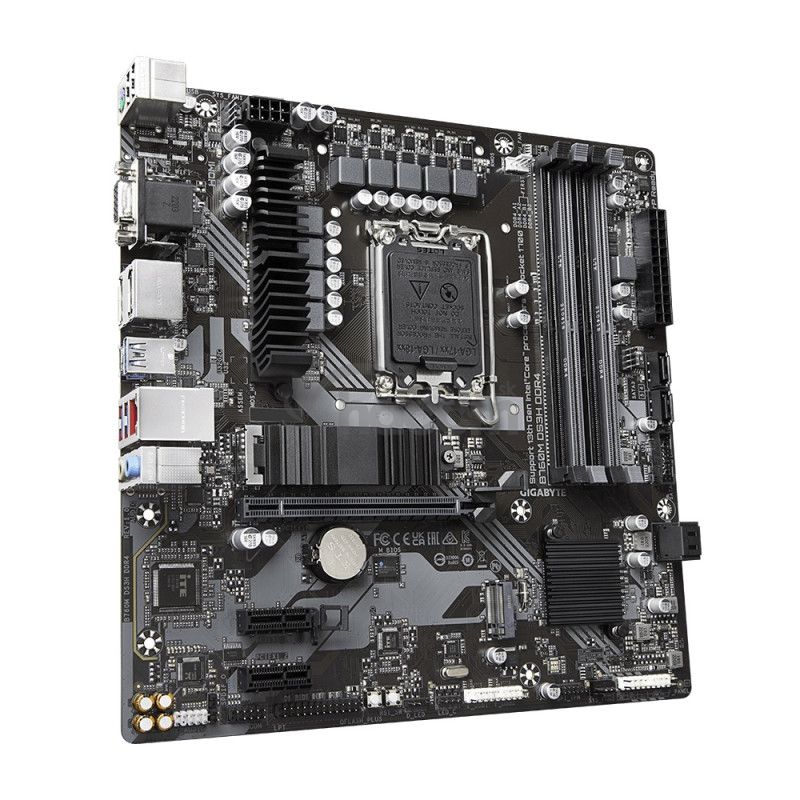

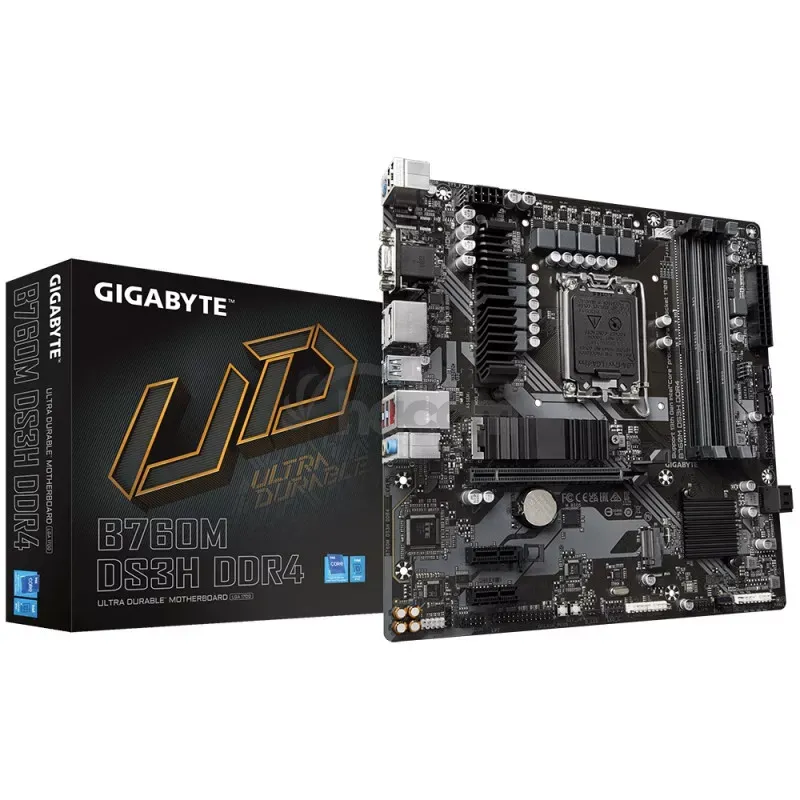

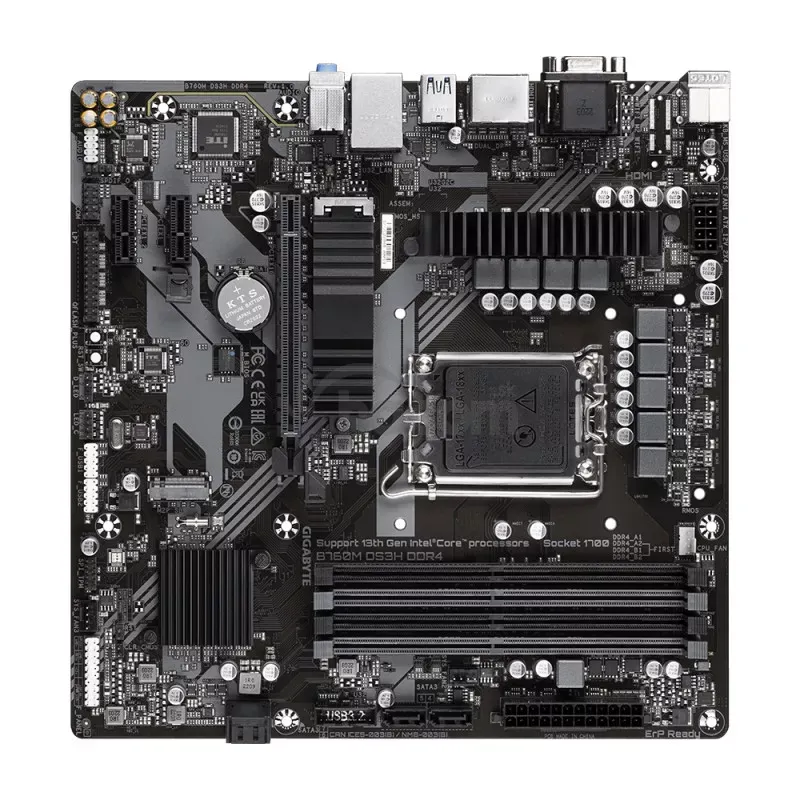

GIGABYTE B760M DS3H DDR4 (rev. 1.0)

Chipset: Intel® B760 Express

Rozmerový formát: Micro ATX (244x244mm)
Podpora pre procesory: 13. a 12. generácie Intel® Core™, Pentium® Gold a Celeron®
Pätica procesora: LGA1700

Pamäť:
* 4x DIMM pätice podporujúce až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400 (OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466 (OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
* dvojkanálová architektúra pamäte
* podpora pamäťových modulov Extreme Memory Profile (XMP)


Grafická karta:
* 1x D-Sub
* 1x HDMI® 2.0
* 2x DisplayPort 1.2


Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: nie

Rozširujúce sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a bežiacim na x16
* 1x PCI Express x1 podporuje PCIe 3.0 a beží na x1

Úložný priestor:
celkom podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA

USB:
Zadné USB (celkom 6 portov)
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1

Predné USB (celkom 6 portov)
* 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

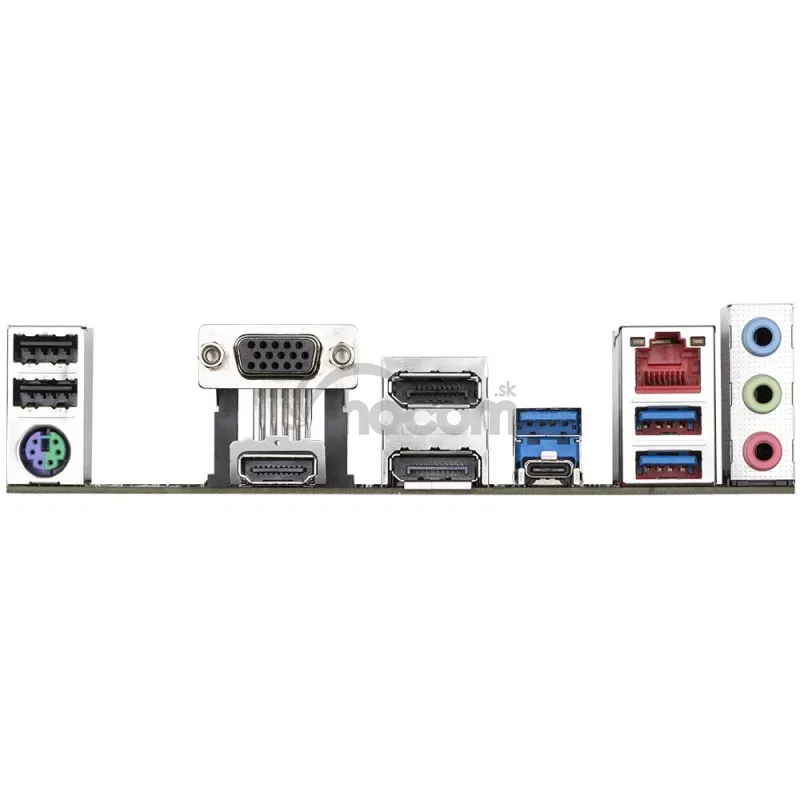

Porty na zadnom paneli:
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x DisplayPort
* 1x D-Sub
* 1x HDMI 2.0
* 1x RJ-45
* 3x audio jack
* 1x PS/2 pre klávesnicu/myš

Interné porty:
Napájanie
* 1x 24-pin ATX hlavný napájací konektor
* 1x 8-pin ATX 12V napájací konektor
Súvisiaci s ventilátorom a chladením
* 1x CPU fan header
* 3x system fan headers
Súvisiace s úložiskom
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatné
* 1x adresovateľný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x serial port header
* 1x parallel port header
* 1x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x tlačidlo reset
* 1x tlačidlo Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/B760M-DS3H-DDR4-rev-10#kf
