KOMSHINE - QX55-S - Single-mode mini OTDR QX55 QX55-S

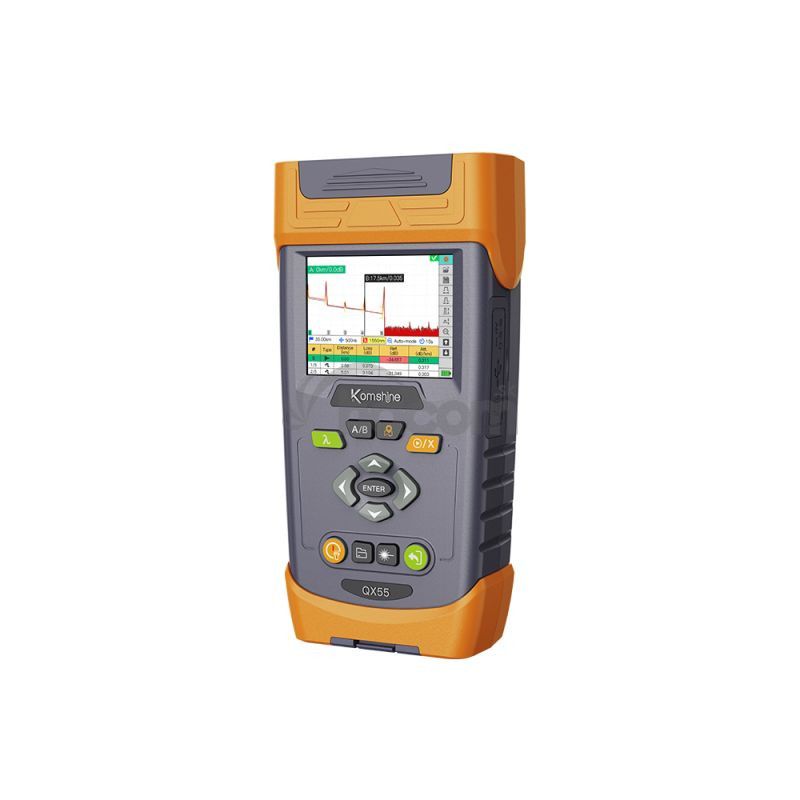

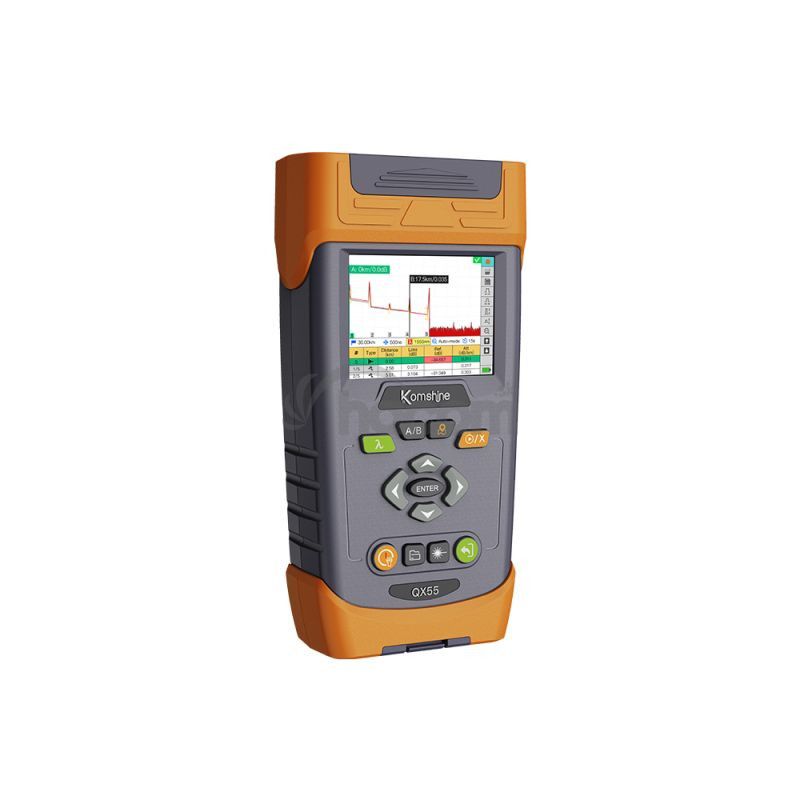

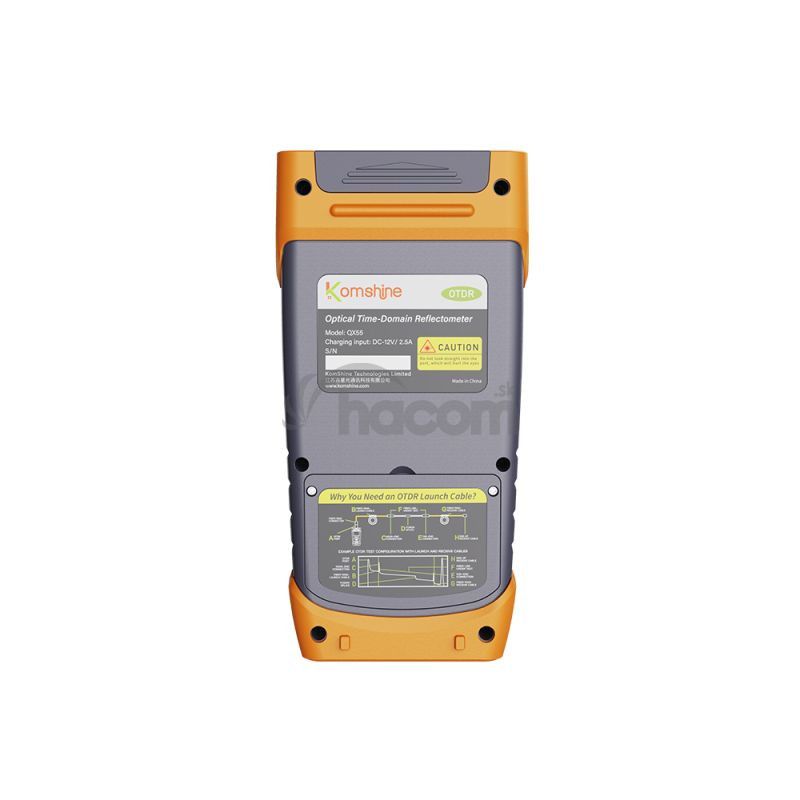

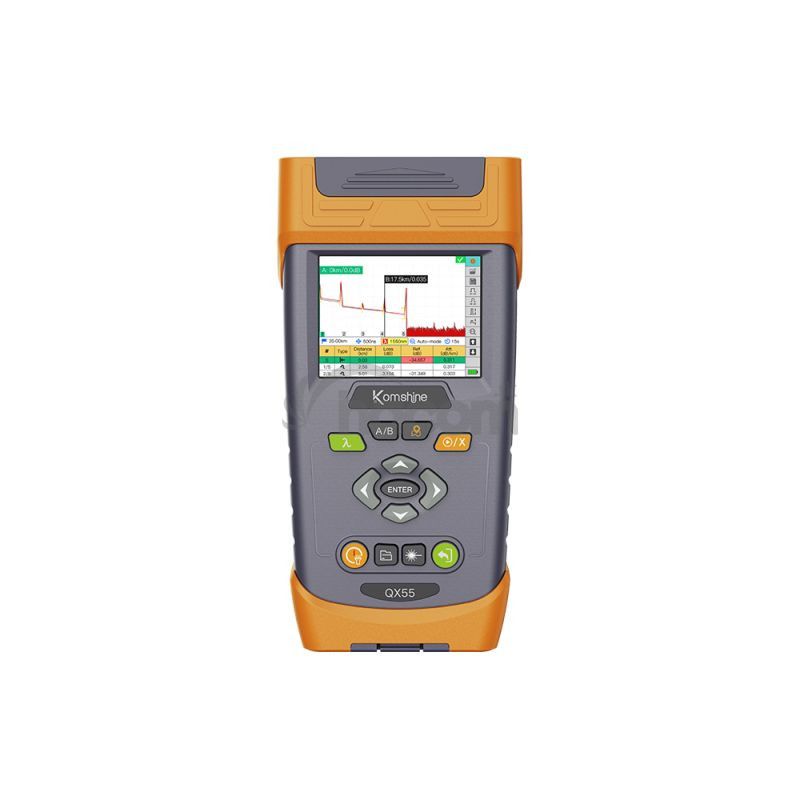

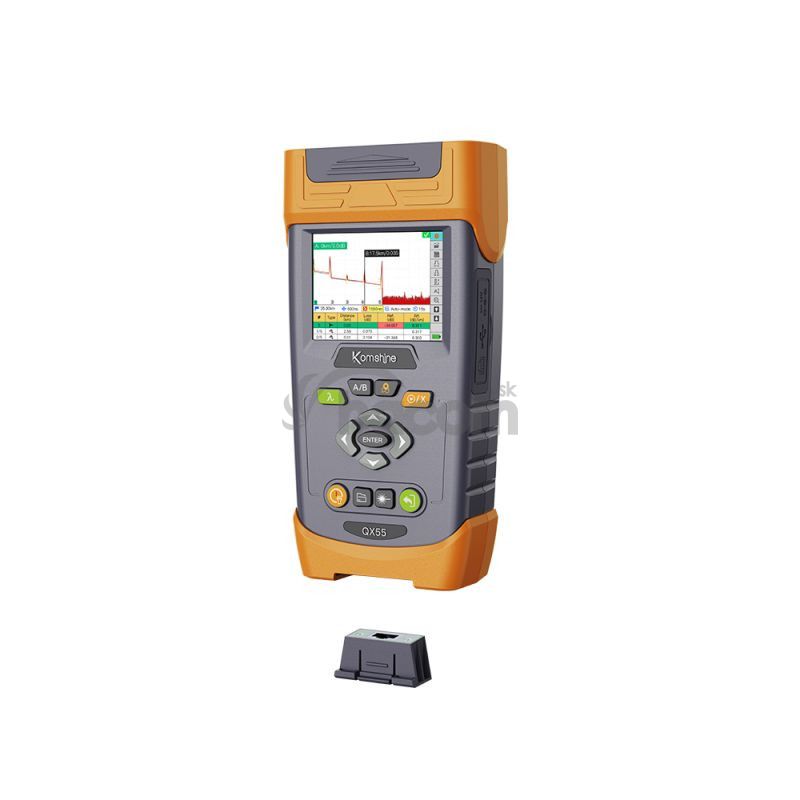

KOMSHINE • QX55-S • Single-mode mini OTDR QX55OTDR KOMSHINE QX55-S je určený na testovanie SM optických trás na vlnových dĺžkach 1310/1550 nm.
Tento multifunkčný nástroj obsahuje v jednom prístroji 5 nástrojov na testovanie.
*OTDR
*Power Meter
*Stabilizovaný zdroj svetla
*Visual Fault locator
*Ethernet tester
Vlastnosti:
*Testovanie chrbticových sietí
*Testovanie prístupových sietí
*Testovanie FTTx/PON cez splittery
*Kompaktné, robustné, ľahké
*Nový dizajn používateľského rozhrania
*Dynamický rozsah 32dB
*1m Event dead zone

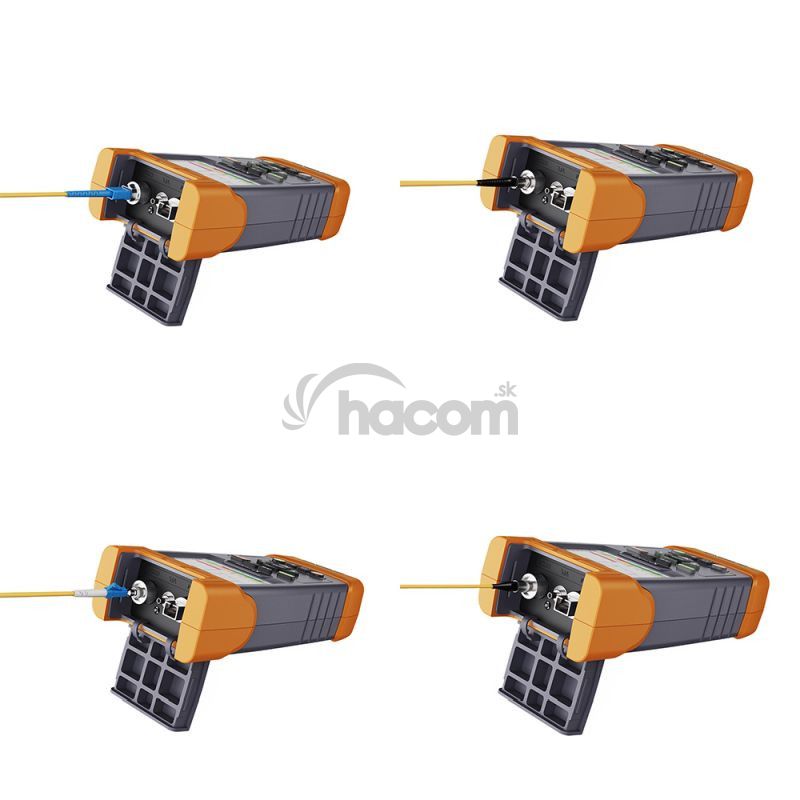

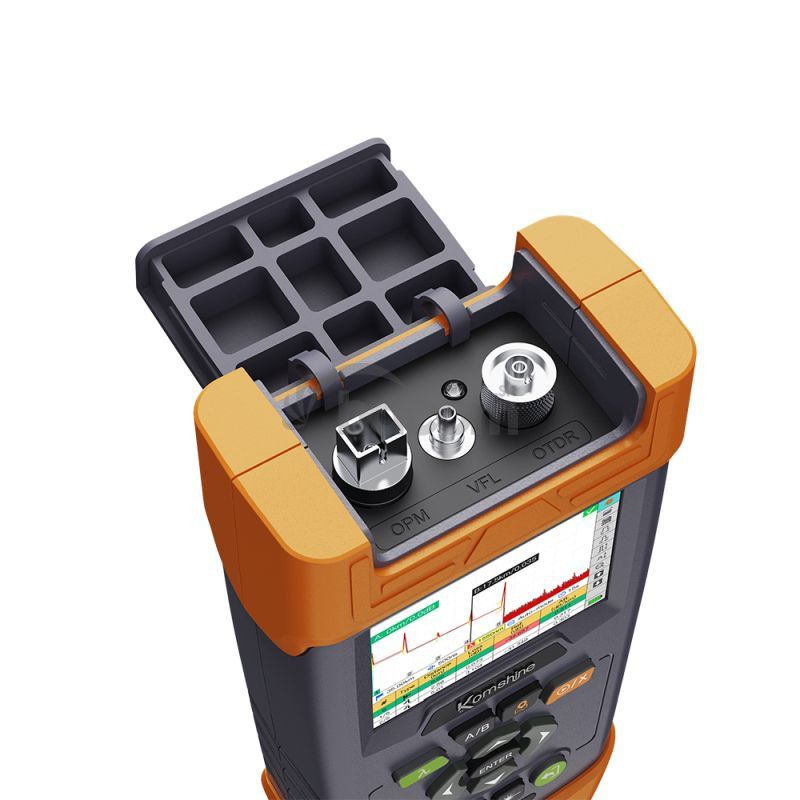

*Integrovaný OPM, SLS, VFL, RJ45
*Funkcia posúdenia vyhovel/nevyhovel
*Simultánne testovanie 2 vlnových dĺžok
Štyri režimy testovania
Test v reálnom čase
Monitoruje informácie o trase, ale neanalyzuje informácie aj udalostiach.
Priemerový test
Meranie s pevným časom, výsledky a informácie o udalostiach budú analyzované po meraní.
Inteligentná automatika
Vhodné pre začiatočníkov
Manuálny expertný mód
Zvoľte manuálny režim pre pokročilé testovanie
Vlnová dĺžka (nm) SM 1310/1550
Dynamický rozsah (dB) 32/30
Počet optických rozhraní 1
Applicable fiber SM (ITU-T G.652)
Rozsah vzdialeností (km) 0.5,1,2,5,10,20,35,50,75,100,150,200
Dĺžka pulzu (ns) 5,10,20,50,100,200,500,1000,2000,10000,20000
Event dead zone*1 (m) 1
Útlmová zóna*2 (m) 3,5
Počet vzorkovacích bodov Max. 80 000
Rozlíšenie vzorky Min.0.04m
Presnosť merania vzdialenosti ±(0.75 m + Measurement distance × 2 × 10-5 + Sampling resolution)
Presnosť merania útlmu ±0.03 dB/dB
Presnosť merania spätného odrazu: ±2 dB
Parametre
| Hmotnosť | 2,254 kg |
|---|
