Mi-Light Kontrolér led 12V/24V pre RGB+W+W 4 zóny - 120W

Mi-Light Kontrolér led 12V/24V pre RGB+W+W 4 zóny - 120W

Přijímač pro LED pásky RGB.   Přijímač spolupracuje s 4-zónovým ovládáním.

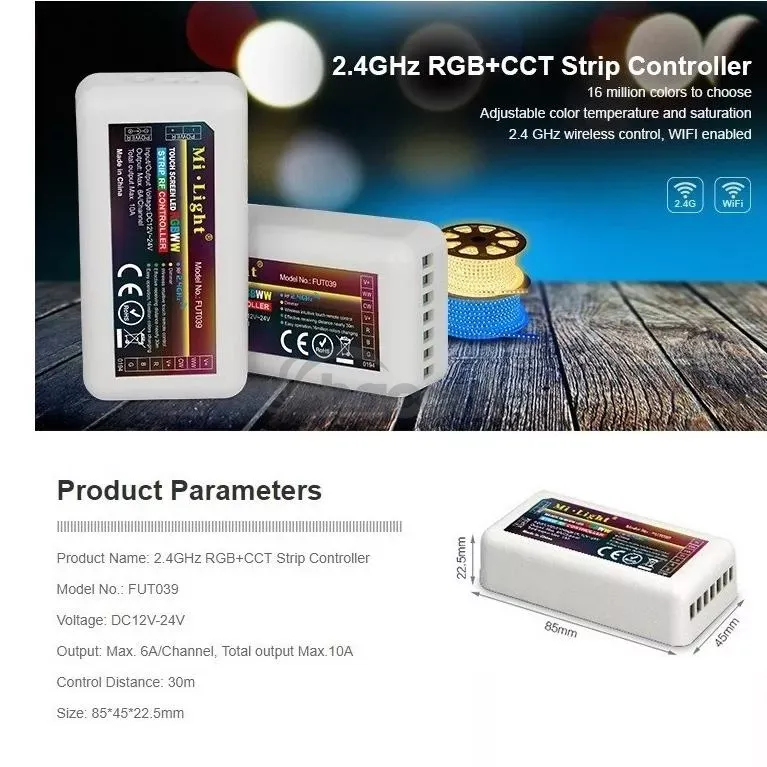

• Ovládač-receptor RGB+W+W - rádiofrekvenčný prijímač (RGB+CCT)
• Okrem farieb Red,Green,Blue umožňuje ovládať aj farbu White respektíve CW+WW
• Max. prúdové zaťaženie 6A na kanál
• Maximálne celkové prúdové zaťaženie kontrolera je 10A
• Napájacie napätie 12V až 24V DC
• Receptor je možné spárovať s viacerými DO
• Dosah DO do 30 metrov
• Rozmery 85x45x22,5mm
• Vstupné napätie DC 12V/24V

Univerzálny 5-kanálový RF kontrolér - receptor pre riadenie LED pásov RGB+CCT (RGB+W+W = Red, Green, Blue, White+White), taktiež pre riadenie LED pásov RGBW (Red, Green, Blue, White), pre riadenie RGB LED pásov (Red, Green, Blue), pre riadenie CCT LED pásov (Dual White - miešanie teplej bielej a studenej bielej), a pre riadenie jednofarebných-single color LED pásov
5 kanálov na výstupe
zaťažiteľnosť na kanál 6A, celkové maximálne zaťaženie kontroléra je 10A (maximálne prúdové zaťaženie kontroléra je 5x2A, čiže 10A, pri nevyužití všetkých kanálov je možné jeden kanál zaťažovať do 6A s dodržaním, že celkovo kontrolér bude zaťažený do 10A)
napájacie napätie DC 12/24V

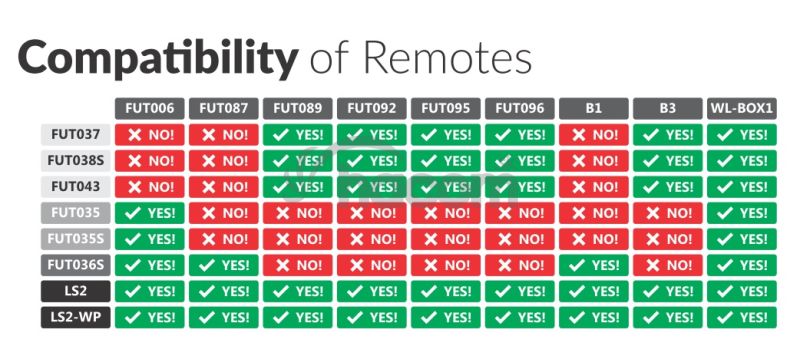

komunikuje s DO MiLight FUT092 RGBWW (5-channel) alebo s nástenným dotykovým panelom MiLight RGB+CCT verzia B4 alebo T4

Párovanie s DO:

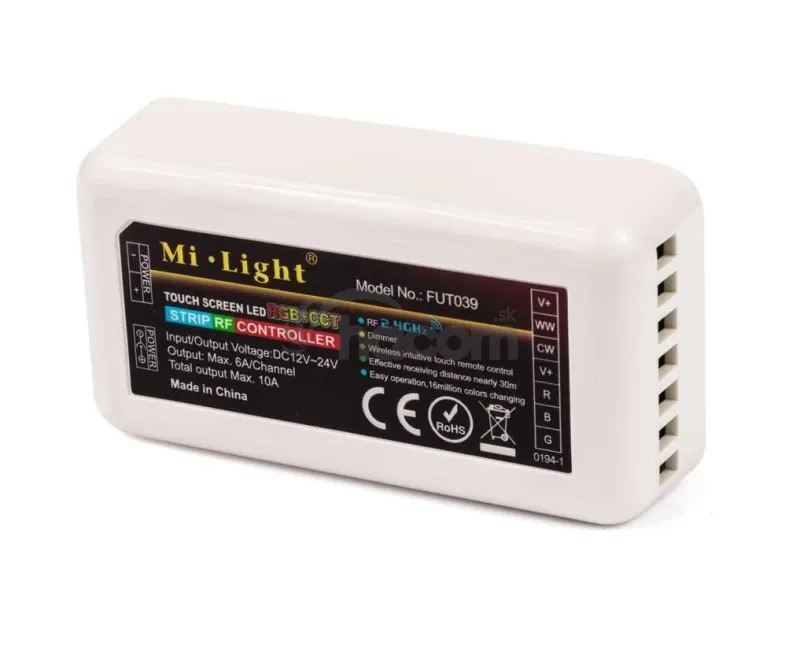

1. Pripojte LED pás na výstup z receptora (svorkovnica so siedmimi svorkami, svokra V+ sa opakuje, môžete použiť ľubovoľnú) a pripojte napájací zdroj na vstup receptora (svorkovnica s dvoma svorkami alebo DC zdierka), zdroj pripájajte na receptor tak aby nebol pod napätím
2. Vyberte si na ktorú zónu DO chcete receptor napárovať
3. Pripojte zdroj k napätiu a do 3 sekúnd od pripojenia napájania stlačte 3-krát krátko tlačidlo požadovanej zóny v pozícii ON (zapnúť) - nedržte! tri krát krátko stlačte!
4. Úspešné spárovanie bude signalizované krátkym prebliknutím zelenej farby na LED páse (kanál G-GREEN) 3- krát po sebe
5. Pokiaľ párovanie nebolo úspešné zopakujte
6. Ak už bol zdroj pod napätím pred párovaním, odpojte zdroj od napätia na 5 sekúnd a následne pripojte k napájaniu a až potom začnite párovať receptor k DO
7. Odpárovanie DO:

8.Pred samotným pokusom o odpárovanie si preverte, ktorý receptor respektíve na ktorej zóne chcete receptor odpárovať, kde je aktuálne napárovaný (pri deaktivácii receptora na predmetnej zóne budú deaktivované aj prípadné ďalšie receptory, ktoré sú na predmetnej zóne napárované)
Keď viete, ktorú zónu idete deaktivovať, odpojte receptor od napájania elektrickej siete na dobu 5 sekúnd
Po uplynutí času 5 sekúnd opätovne receptor pripojte k napájaniu a v dobe do 3 sekúnd od pripojenia napájania stlačte krátko 5-krát po sebe tlačidlo danej zóny v pozícii ON (zapnúť)
Úspešná deaktivácia danej zóny bude signalizovaná krátkym prebliknutím červenej farby na LED páse 10-krát po sebe (kanál R-RED)
Ak sa deaktivácia nepodarila zopakujte pokus
AK chcete odpárovať všetky zóny naraz stláčajte tlačidlo MASTER v pozícii ON a nie tlačidlo konkrétnej zóny
K jednému receptoru je možné napárovať celkovo až 4 ovládacie prvky (DO alebo TOUCH PANEL), k DO alebo TOUCH PANEL-u môžete párovať ľubovoľné množstvo receptorov
K jednej zóne na DO (TOUCH PANEL-y) môžete napárovať ľubovoľné množstvo receptorov
