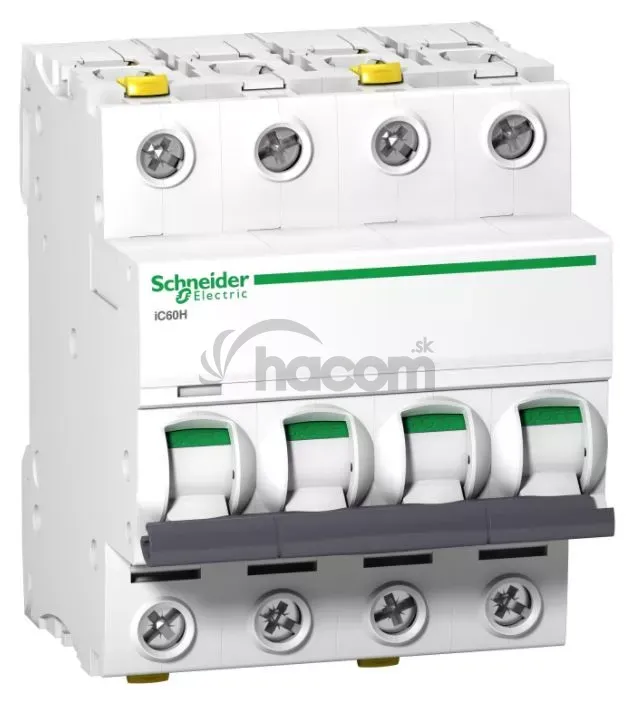

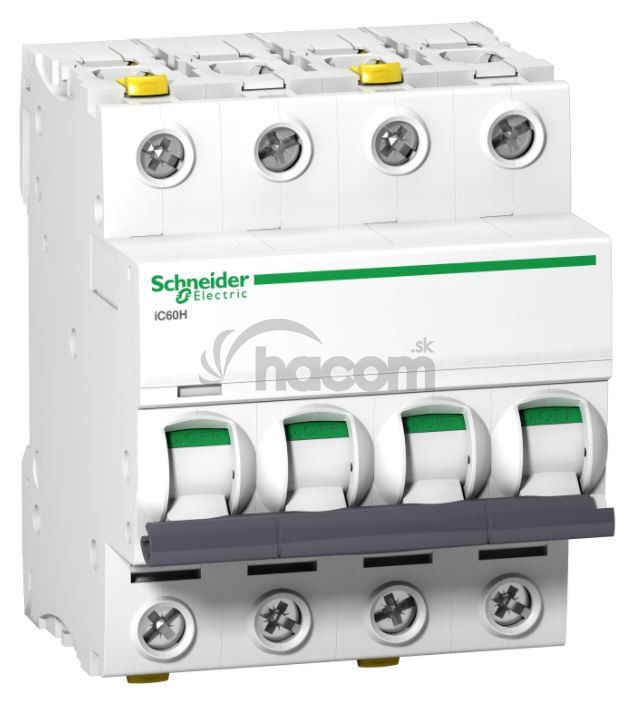

Modulárny istič iC60H - 4P - 40A - char. C A9F07440

Modulárny istič iC60H - 4P - 40A - char. C A9F07440

ZÁKLADNÉ POPIS:
Rad Acti 9
Označenie výrobku Acti 9 iC60
Typ produktu alebo súčasti Miniatúrne istič
Označenie prístroja IC60H
Popis pólov 4P
Počet chránených pólov 4
[In] menovitý prúd 40 A
Typ siete DC
AC
Typ disku spúšťa Tepelne-magnetická
Typ charakteristiky C

Vypínacia schopnosť 10000 A Icn podľa EN / IEC 60898-1 pri 400 V AC 50/60 Hz
42 kA Icu podľa EN / IEC 60947-2 pri 12 ... 60 V AC 50/60 Hz
10 kA Icu podľa EN / IEC 60947-2 pri 440 V AC 50/60 Hz
15 kA Icu podľa EN / IEC 60947-2 pri 380 ... 415 V AC 50/60 Hz
30 kA Icu podľa EN / IEC 60947-2 pri 220 ... 240 V AC 50/60 Hz
42 kA Icu podľa EN / IEC 60947-2 pri 100 ... 133 V AC 50/60 Hz
15 kA Icu podľa EN / IEC 60947-2 pri <= 250 V DC

Kategória použitia kategórie A podľa EN 60898-1
Kategória A podľa IEC 60898-1

Vhodný pre bezpečné odpojenie Áno podľa EN 60898-1
Áno podľa EN 60947-2
Áno podľa IEC 60898-1
Áno podľa IEC 60947-2

Normy EN 60947-2
IEC 60898-1
IEC 60947-2
EN 60898-1
DOPLNKY:
Frekvencia siete 50/60 Hz

Medza vypnutia skratovej spúšte 8 x In +/- 20%

[Ics] dimenzovaná prevádzková 15 kA 50% podľa EN 60947-2 - 220 ... 240 V AC 50/60 Hz
vypínacia schopnosť 7,5 kA 50% podľa EN 60947-2 - 380 ... 415 V AC 50/60 Hz
5 kA 50% podľa EN 60947-2 - 440 V AC 50/60 Hz
15 kA 50% podľa IEC 60947-2 - 220 ... 240 V AC 50/60 Hz
7,5 kA 50% podľa IEC 60947-2 - 380 ... 415 V AC 50/60 Hz
5 kA 50% podľa IEC 60947-2 - 440 V AC 50/60 Hz
7500 A 75% podľa EN 60898-1 - 400 V AC 50/60 Hz
7500 A 75% podľa IEC 60898-1 - 400 V AC 50/60 Hz
21 kA 50% podľa IEC 60947-2 - 12 ... 133 V AC 50/60 Hz
21 kA 50% podľa EN 60947-2 - 12 ... 133 V AC 50/60 Hz
15 kA 100% podľa IEC 60947-2 - 180 ... 250 V DC
15 kA 100% podľa EN 60947-2 - 180 ... 250 V DC

Trieda obmedzenia 3 podľa EN 60898-1
3 podľa IEC 60898-1

[Ui] menovité izolačné napätie 500 V AC 50/60 Hz podľa EN 60947-2
500 V AC 50/60 Hz podľa IEC 60947-2

[Uimp] menovité impulzné 6 kV podľa EN 60947-2
výdržné napätie 6 kV podľa IEC 60947-2

Signalizácia polohy kontaktu Áno
Typ ovládania Páčka
Miestne signalizácia Signalizácia vypnutia poruchou
Upevnenie Lišta DIN

Rozstup 9 mm 8
Výška 91 mm
Šírka 72 mm
Hĺbka 78,5 mm
Hmotnosť prístroja 0,5 kg

Farba Biela
Mechanická životnosť 20000 cykly
Elektrická životnosť 10000 cykly

Pripojenie - svorky Dvojitá svorka (horná alebo dolná) 1 ... 35 mm2 pevný
Dvojitá svorka (horná alebo dolná) 1 ... 25 mm2 ohybný

Dĺžka odizolovania vodiča 14 mm pre hornú alebo dolnú pripojenie
Krútiaci moment 3,5 Nm hornej alebo dolnej
Prúdový chránič Samostatný blok

PROSTREDIE:
Stupeň krytia IP IP20 podľa IEC 60529
IP20 podľa EN 60529
Stupeň znečistenia 3
Kategória prepätia IV
tropikalizácia 2
Relatívna vlhkosť 95% pri 55 ° C
Prevádzková teplota -35 ... 70 ° C
Teplota okolia pre uskladnenie -40 ... 85 ° C

UDRŽATEĽNOSŤ:
Stav udržateľnej ponuky Green Premium produkt
Smernica EÚ RoHS V súlade
Neobsahuje ortuť Áno
Informácie výnimke o RoHS Áno

WEEE Na trhoch Európskej únie je treba výrobok likvidovaný podľa pokynov pre zvláštne zber odpadu a nikdy
sa nesmie vyhadzovať do odpadkových košov.
