POE-PAN16ST, Tienený 16-portový pasívny POE injektor panel POE-PAN16ST

POE-PAN16ST, Tienený 16-portový pasívny POE injektor panel POE-PAN16ST

Tienený panel integrujúci 16 pasívnych POE injektorov vhodný pre napájanie až šestnástich aktívnych prvkov v prevedení do 19" racku.
Univerzálne riešenie pre vzdialené napájanie väčšieho počtu aktívnych prvkov s integrovaným extraktorom po ethernete.

Profesionálne riešenie pre vzdialené napájanie väčšieho počtu aktívnych prvkov s integrovaným extraktorom po ethernete.

Pridaním tohto priechodného panelu do rozvádzača získate napájacie centrum, ktoré jednoduchým spôsobom zapojíte medzi existujúci switch a patchpanel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky, apod.)

• prevedenie 19" rack
• pre napájací rozsah 12 - 56V
• LED kontrolka korektného zapojenia polarít (4/5+,7/8V- zelená / 4/5-,7/8+ červená)
• vratná poistka proti zakolísaniu prúdu (OCP ochrana 650mA) na každom porte

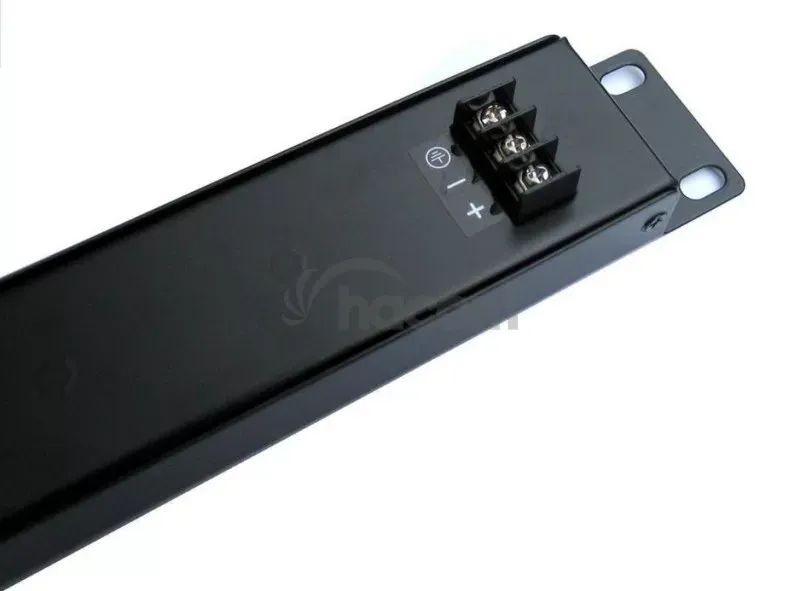

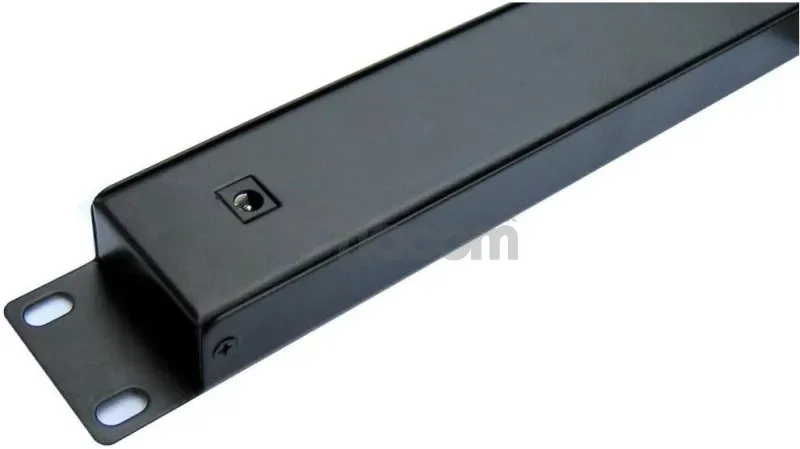

• vstup pre napájací konektor prostredníctvom štandardnej zdierky 2.1mm či napájacou svorkovnicou (zemniaci člen - nula)


Použitie:
Do RJ45 konektorov na jednej strane sa pripájajú ethernetové porty bez napájania (napr. switch).
Na opačnú stranu sa pripájajú zariadenia využívajú napájanie po ethernetovom kábli.
Na napájanie sa využívajú dva nepoužité páry ethernetového kábla.
Napájacie pary: 4,5 (kladný pól) / 7,8 (záporný pól)

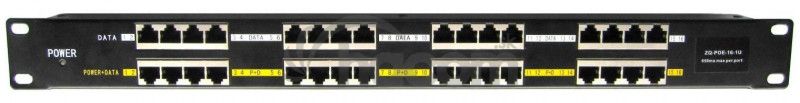

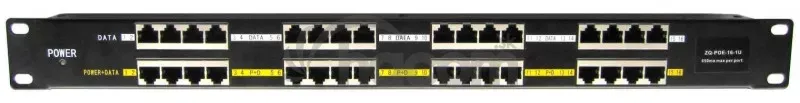

Rozhranie:
16x RJ45 konektor pre pripojenie do LAN (Data)
16x RJ45 konektor pre zlúčený výstup (Data+Napájanie)

Napájací zdroj nie je súčasťou dodávky, voľbu a výkonové parametre zdroja je potrebné optimalizovať podľa príslušných odberov napájaných prvkov a ich konfigurácie.
Maximálne povolené príkonové hodnoty na vstupe do POE panelu:

24V: 250W (10A)
48V: 500W (10A)


TECHNICKÉ ŠPECIFIKÁCIE:

Vstup: 12 - 56V DC 50/60Hz
Výstup: 12 - 56 V 160 W (Min)
Dáta po pároch: 1/2&3/6
Napájanie po pároch: 4/5 V+ & 7/8 VData
Hmotnosť: 1.0 Kg
Rozmery: 482.6mm×44.3mm×25mm
Ethernet: Cable TIA/EIA 568 Cat5E, Cat6E
Data rate: 10/100Mbps
Connector: tienený RJ-45
Rozsah prevádzkových teplôt: 0°C ~ 40°C
Rozsah sklad. teplôt: -40°C~+70°C
Vlhkosť (prevádzková): 10% ~ 80% RH
Vlhkosť (sklad.): 5% ~ 90% RH
Certifikácia: CE
