POE-PAN24, Tienený 24-portový pasívny POE panel POE-PAN24

POE-PAN24, Tienený 24-portový pasívny POE panel POE-PAN24

Panel integrujúci 24 pasívnych POE injektorov, vhodný pre napájanie až štyridsaťdva zariadení, v prevedení do 19" racku.

Profesionálne riešenie pre vzdialené napájanie väčšieho počtu aktívnych prvkov s integrovaným extraktorom po UTP kabeláži.

Pridaním tohto priechodného panelu do rozvádzača získate napájacie centrum, ktoré jednoduchým spôsobom zapojíte medzi existujúci switch a patchpanel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky, apod.)

Použitie:

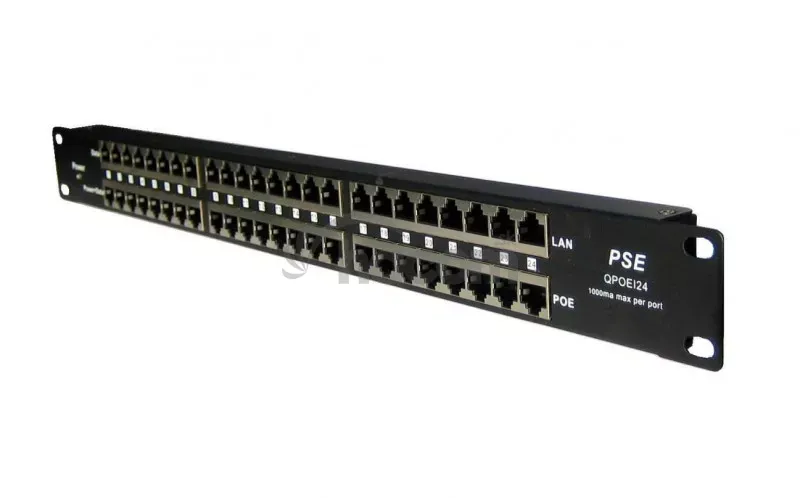

Do horného radu RJ45 konektorov sa pripájajú ethernetové porty bez napájania (napr. switch).
Do spodného radu RJ45 konektorov sa pripájajú zariadenia využívajú napájanie po ethernetovom kábli.
Na napájanie sa využívajú dva nepoužité páry ethernetového kábla:
- napájacie pary: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhranie:
24x RJ45 konektor pre pripojenie do LAN (Data)
24x RJ45 konektor pre zlúčený výstup (Data+Napájanie)

Funkcie a parametre:
• tienené prevedenie
• napájací rozsah 12-57V
• maximálna hodnota príkonu na jeden port 1000mA
• zemniaci člen vyvedený v svorkovnici pre pripojenie napájacieho zdroja
• vratná poistka proti zakolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte
• LED kontrolka pre vizuálny monitoring správnosti zapojenia polarít:
- zelená indikácia: 4/5 (V+),7/8 (V-)
- červená indikácia: 4/5 (V-),7/8 (V+)
• dva paralelné vstupy na pripojenie externého napájacieho prvku prostredníctvom:

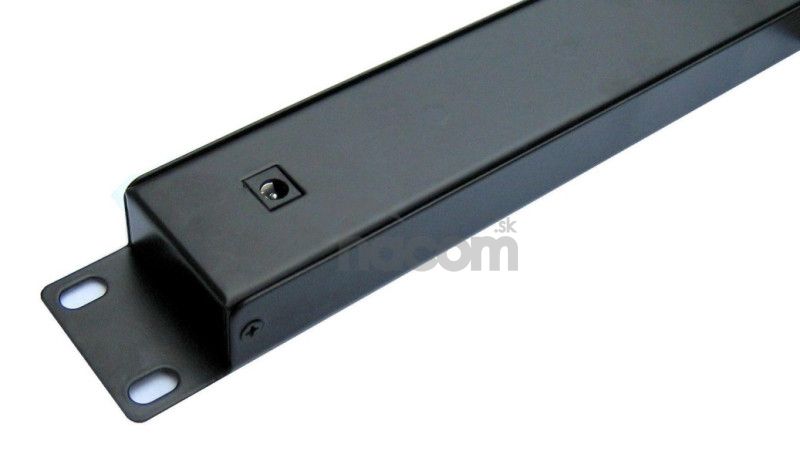

- štandardné zdierky 2.1mm (zdroj s príkonom max. 8A)

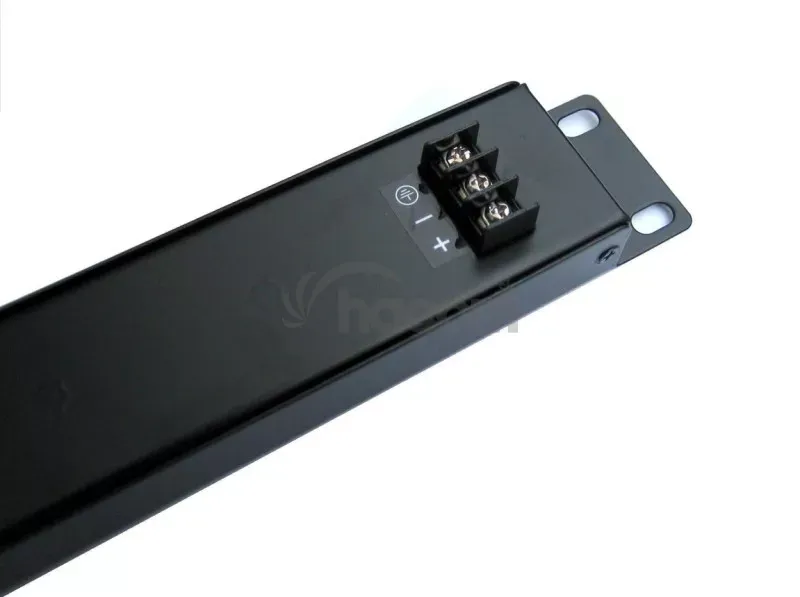

- svorkovnicou (zdroj s príkonom až 16A)

Voľba napájacieho zdroja
Napájací zdroj nie je súčasťou dodávky, voľbu a výkonové parametre zdroja je potrebné optimalizovať podľa príslušných odberov napájaných prvkov a ich konfigurácie.
Odporúčaný min. príkon zdroja je 15W na pár RJ45 konektorov (24 x 15W = 360W pre napájanie všetkých 24 portov PoE panelu).
Maximálne povolené príkonové hodnoty na vstupe do POE panelu:
24V: 576W (24A)
48V: 1152 (24A)

Technické špecifikácie:
Maximálne povolené vstupné hodnoty: jack 57V/8A, svorkovnica 57V/16A
Výstup na portoch: podľa typu a výkonu pripojeného externého napájacieho adaptéra
Dáta pary: 1/2 & 3/6
Napájanie pary: 4/5 (+) & 7/8 (-)
OCP ochrana: vratná poistka na každom porte (1000mA, +15%/-10%)
Data in konektor: pre pripojenie PC/HUB/Switch
Váha: 0.67Kg
Rozmery: 482.6mm x 44.3mm x 25mm
LAN: 10/100Mbps
Normy ethernet: TIA/EIA 568 Cat5E, Cat6E
Konektory: RJ-45
Vstup napájania: 2x (1. zdierka pre štandardný 2.1mm jack, 2. svorkovnica)
Prevádzková teplota: 0~+40°C
Skladovacia teplota: -40~+70°C
Prevádzková humidita: 10% ~ 80% RH
Skladovacia Humidita: 5% ~ 90% RH
Certifikácia: CE
Zhoda podľa: LVD Directive 2006/95/EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011
Číslo certifikátu: Certificate No. YRT201509226C
