PremiumCord USB 2.0 na RS485 adaptér ku2-232D

PremiumCord USB 2.0 na RS485 adaptér ku2-232D

PremiumCord USB2.0 na RS485 adaptér
* USB 2.0 kompatibilné
* Prenos dát 300bps až do 3Mbps
* Výstup na konektore DB9 male alebo cez redukciu na svorkovnicu pre zapojenie samostatných vodičov
* Balenie obsahuje kratku redukciu z konektora DB9 na svorkovnicu (viď ďalšie foto produktu) pre zapojenie štyroch vodičov: Dáta +, Data-, 5V, GND
* Nevyžaduje externé napájanie, je napájaný zo zbernice USB
* Plug & Play
* Nevyžaduje IRQ, I / O adresu
* Hot swap podpora

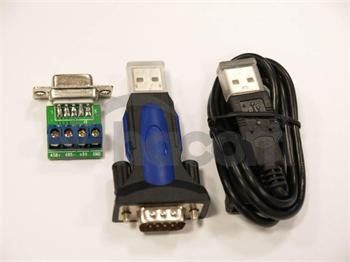

* Balenie obsahuje prevodník, USB predlžovačku 80cm, svorkovnicu a CD s ovládačmi
* Chipset: FTDI / FT232RL
* Podpora systémov: WIN98 / ME / 2000 / XP / Win7 / Vista / 10, Mac, Linux

Popis signálov RS485 na konektore DB9M
DB9-Male Definition
Pin 1 Dáta + (485+)
Pin 2 Data- (485-)
Pin 5 GND
Pin 6 5V

Prevodník KU2-232D je adaptér pre dvojvodičové pripojenie zariadenia s rozhraním RS-485.
Zariadenie a počítač s adaptérom sa prepojí 2 vodičmi a zemou. Vzájomne sa prepojí Data + u adaptéra a zariadení a rovnako Data- u adaptéra a zariadení. Pospájajú sa krajina adaptéra a všetkých zariadení ako je znázornené v príklade zapojenia 3.
Môže byť zapojených viac zariadení za sebou.
