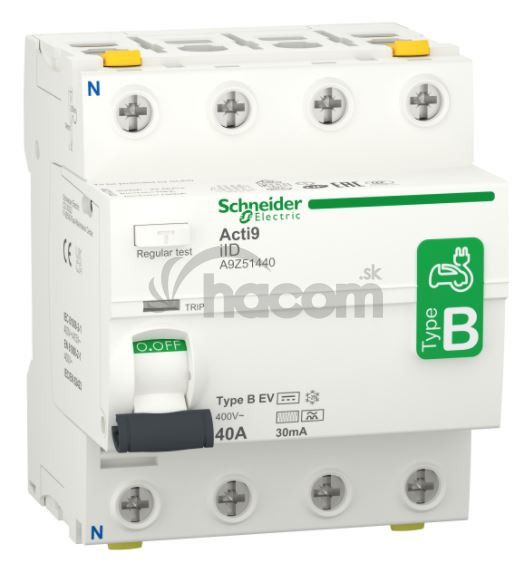

Prúdový chránič MID, 4P, 40A, 30mA, typ B EV A9Z51440

Prúdový chránič MID, 4P, 40A, 30mA, typ B EV A9Z51440

ZÁKLADNÉ POPIS:
rad Acti9
Označenie výrobku Acti9 MID
Typ produktu alebo súčasti Prúdový chránič (RCCB)
Označenie prístroja MID
Používanie zariadenia Electrical Vehicle charger
Popis pólov 4P
Umiestnení nulového vodiča Vľavo
[In] menovitý prúd 40 A
Typ siete AC
Citlivosť chrániče 30 mA
Doba oneskorenia spúšte prúd. okamihové
chrániče

Trieda prúdového chrániča Type B-EV (Electric Vehicle)
Značky kvality VDE
NF
IMQ
KEMA
DOPLNKY:
Umiestnenie zariadení v systéme Výstup
skupina zdrojov
Frekvencia siete 50 Hz
[Ue] menovité pracovné napätie 400 V AC 50 Hz
Menovitá vypínacia a zapínacia IDM 1500 A
schopnosť Im 1500 A

Menovitý podmienený 10 kA
skratový prúd

[Ui] menovité izolačné napätie 500 V

[Uimp] menovité impulzné 6 kV
výdržné napätie

Signalizácia polohy kontaktu Áno
Typ ovládania Páčka
Miestne signalizácia Trip indicator
ON / OFF indication
Montážny režim nacvaknutím
Upevnenie Lišta DIN
Rozstup 9 mm 8
Výška 88 mm
Šírka 72 mm
Hĺbka 79 mm
Farba Biela
Mechanická životnosť 20000 cykly
Elektrická životnosť 15000 cykly
Popis volieb pre uzamknutie Zariadenia na visiaci zámok
Pripojenie - svorky Double terminal front 1 ... 35 mm2 rigid
Double terminal front 1 ... 25 mm2 flexible
Double terminal front 1 ... 25 mm2 flexible with ferrule
Double terminal back 1 ... 25 mm2 rigid
Double terminal back 1 ... 16 mm2 flexible
Double terminal back 1 ... 16 mm2 flexible with ferrule
Dĺžka odizolovania vodiča 14 mm pre hornú alebo dolnú pripojenie
Krútiaci moment 3,5 Nm hornej alebo dolnej

PROSTREDIE:
Štandardy IEC 61008-2-1
IEC / EN 62423
EN 61008-2-1
Certifikácia výrobku CCC
KC
Stupeň krytia IP IP20 podľa IEC 60529
IP40 (modulárny rozvádzač) podľa IEC 60529
Stupeň ochrany IK IK05
Stupeň znečistenia 3
Kategória prepätia IV
Elektromag.Kompatibilita 8/20 mikrosekúnd impulse withstand, 3 kA Conforming to EN / IEC 61008-1
Pracovná nadmorská výška 0 ... 2000 m
Teplota okolitého vzduchu -25 ... 60 ° C
pre prevádzku
Teplota okolia pre uskladnenie -40 ... 85 ° C

Stav udržateľnej ponuky Green Premium produkt
Neobsahuje ortuť Áno

WEEE Na trhoch Európskej únie je treba výrobok likvidovaný podľa pokynov pre zvláštne zber odpadu a nikdy
sa nesmie vyhadzovať do odpadkových košov.
